Effects⚓︎

约 4237 个字预计阅读时间 21 分钟

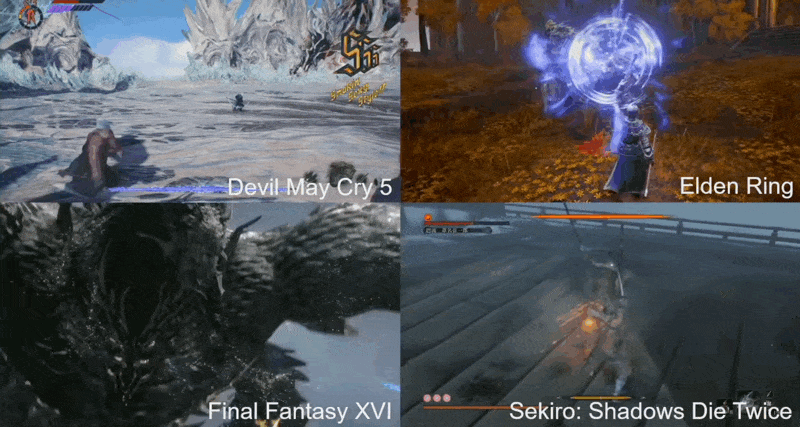

游戏特效(effects) 的例子

Particle System⚓︎

历史

A particle system is a collection of many many minute particles that together represent a fuzzy object. Over a period of time, particles are generated into a system, move and change from within the system, and die from the system. —— William Reeves, "Particle Systems—A Technique for Modeling a Class of Fuzzy Objects," ACM Transactions on Graphics 2:2 (April 1983), 92.

第一款引入粒子系统的游戏：Star Trek II: The Wrath of Khan（1982）

游戏中的粒子(particles) 通常是精灵或 3D 模型，具有以下属性：

位置
速度
大小
颜色

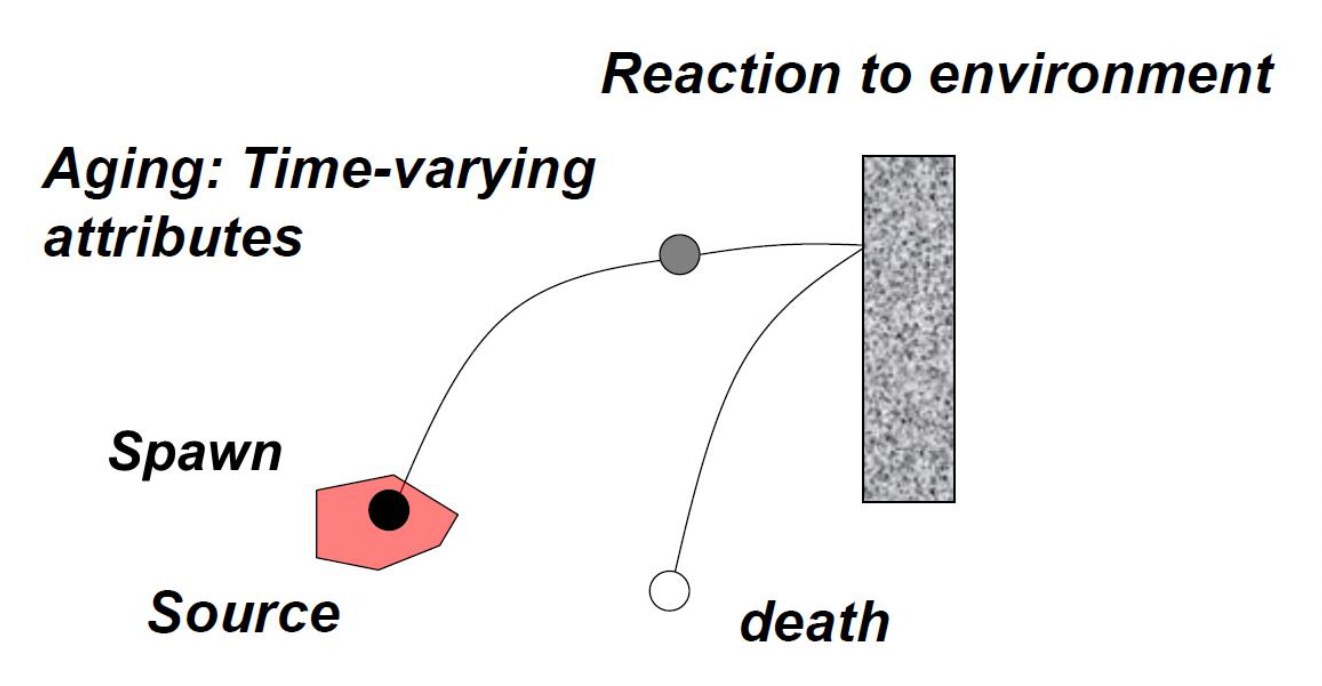

生命周期 (lifetime/life cycle)
- 生成 (spawn)
- 老化
- 与环境交互
- 死亡
...

粒子发射器(particle emitter) 用来定义粒子模拟，为每个粒子赋予随机的初始值，包括：

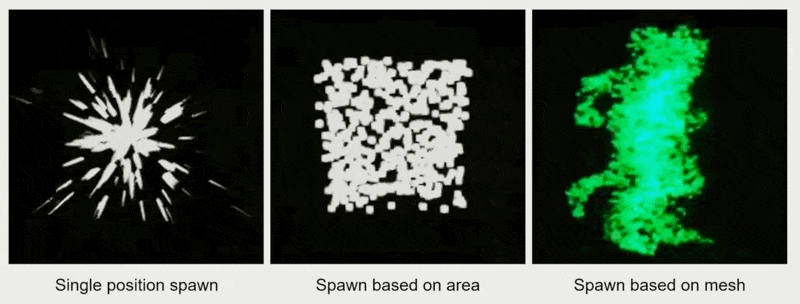

指定生成规则
- 位置：
- 模式：
  - 连续 (continuous)
    - 每帧的生成速率可变
    - 基于时间 / 距离 /...
  - 突发 (burst)：立刻生成和模拟所有的粒子
  粒子
指定模拟逻辑

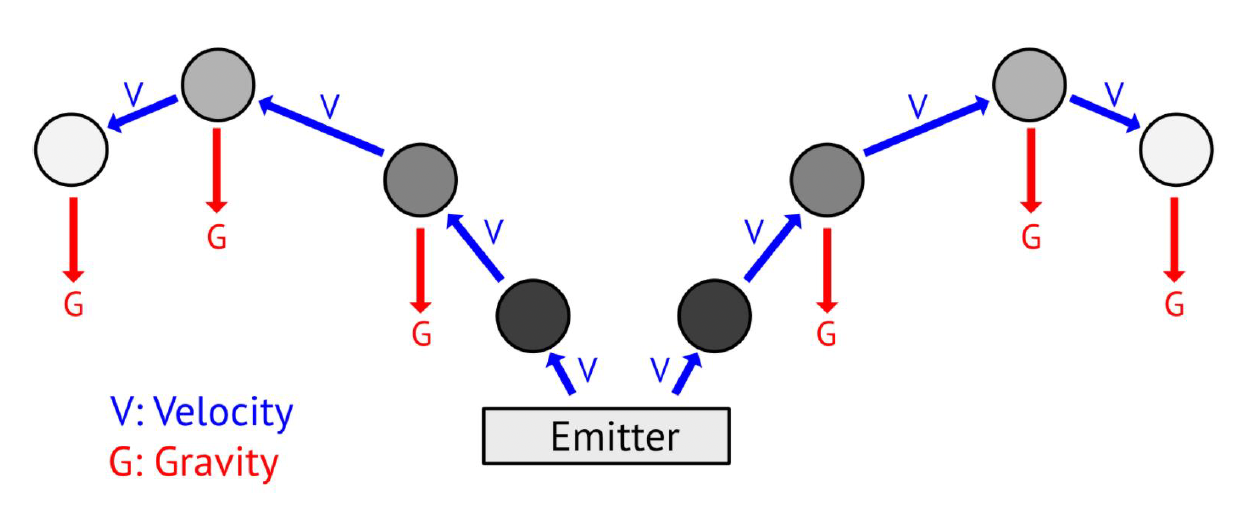

- 常见的力：
  - 重力 (gravity)：\(f = mg\)

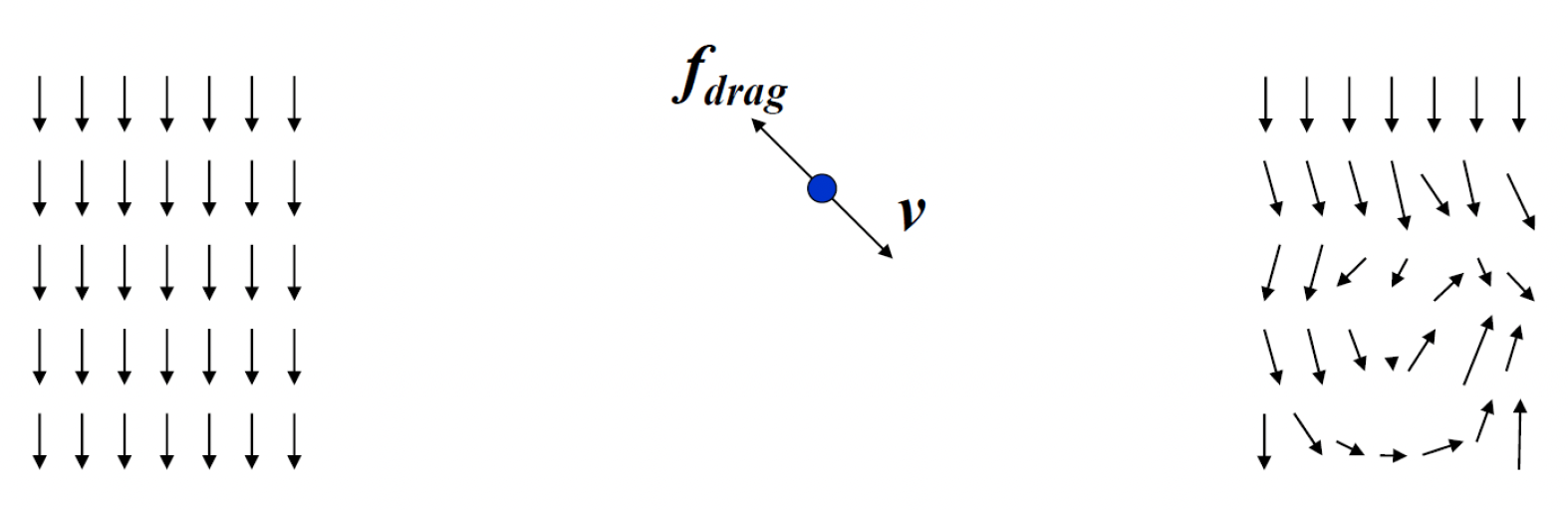

  - 粘滞阻力 (viscous drag)：\(f = -k_d v\)
  - 风场 (wind field)：\(f = kv_{\text{wind}}\)
- 模拟控制粒子随时间的变化：在每一帧中，加速度更新速度，速度更新位置
例子

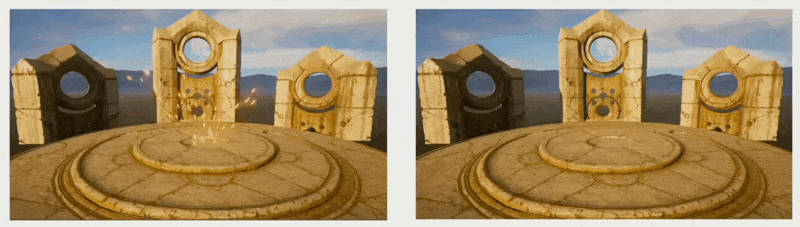

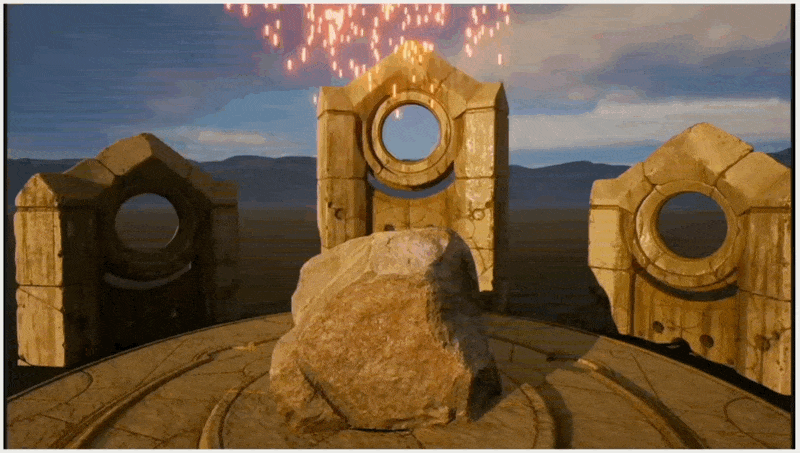

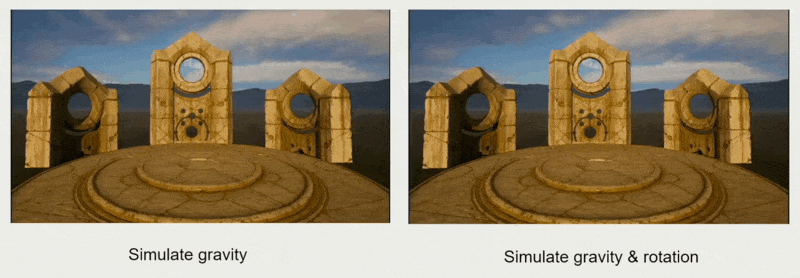

例 1：添加旋转效果例 2：改变颜色和大小例 3：考虑碰撞（粒子与环境的互动）
描述如何渲染粒子
- 粒子类型

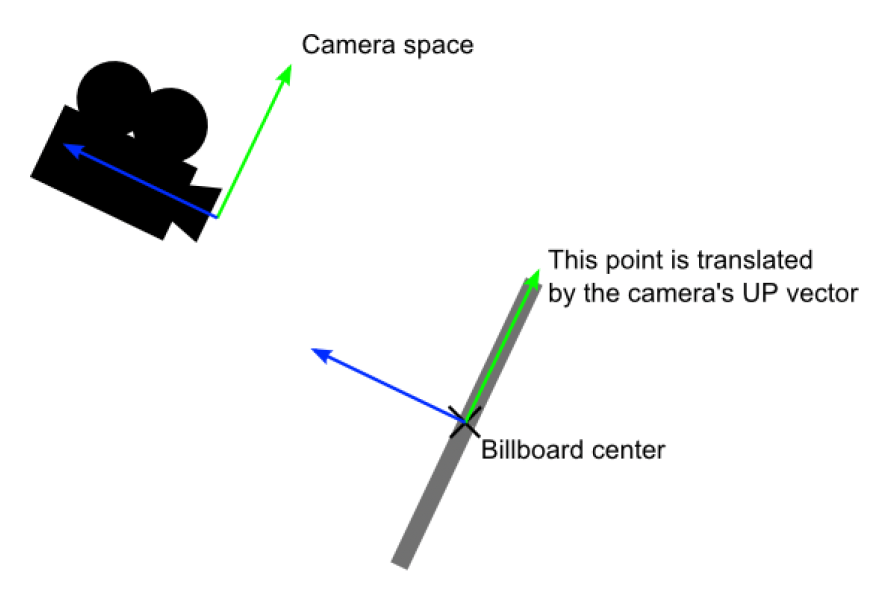

  - 广告牌粒子(billboard particle)
    - 最经典的粒子效果
    - 粒子是精灵，但看起来像 3D 模型
    - 始终面朝相机
    - 如果粒子较大，建议用动态纹理（外观随时间变化），~~这样不容易穿帮~~
    例子
  - 网格粒子(mesh particle)
    - 粒子是 3D 模型
    - 具有一定的随机性，使得看上去更自然真实
    粒子

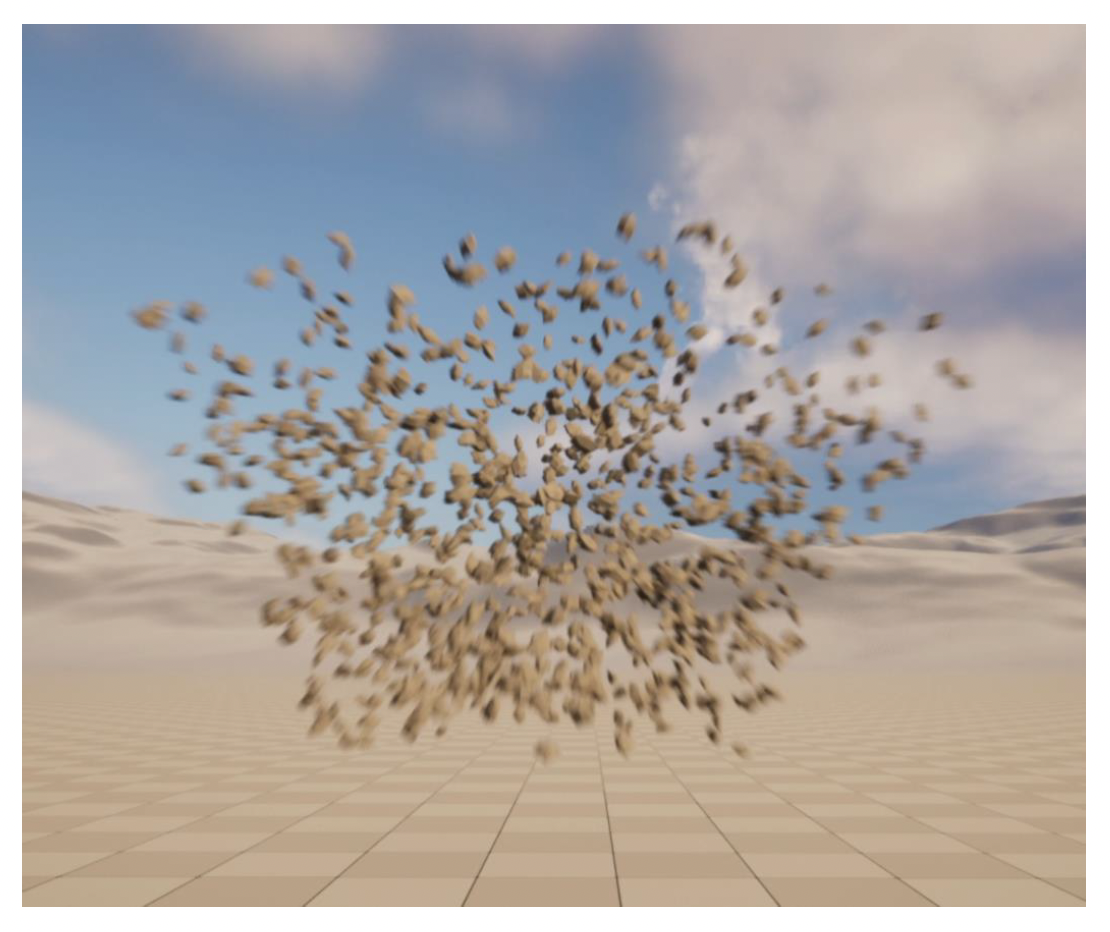

    由爆炸产生的碎石块
  - 条带粒子(ribbon particle)

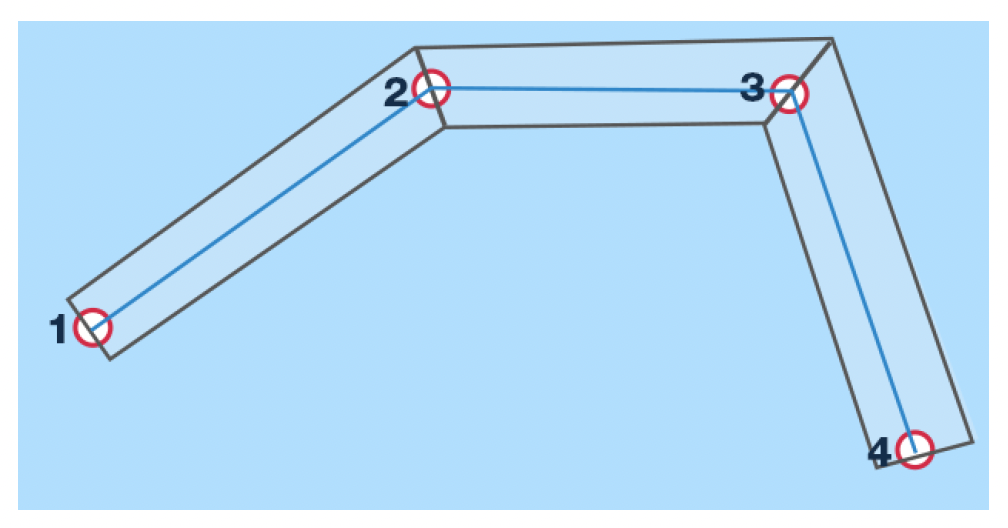

    - 通过连接粒子（下图用红点表示），并在相邻粒子之间渲染四边形 (quads) 来创建条带 (strip)
    - 问题：形状不够平滑，折线之间的夹角尖锐

      例子

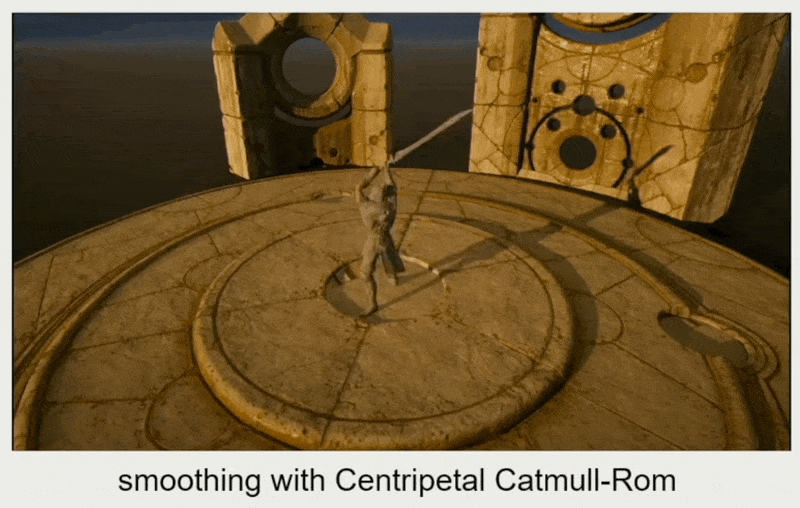

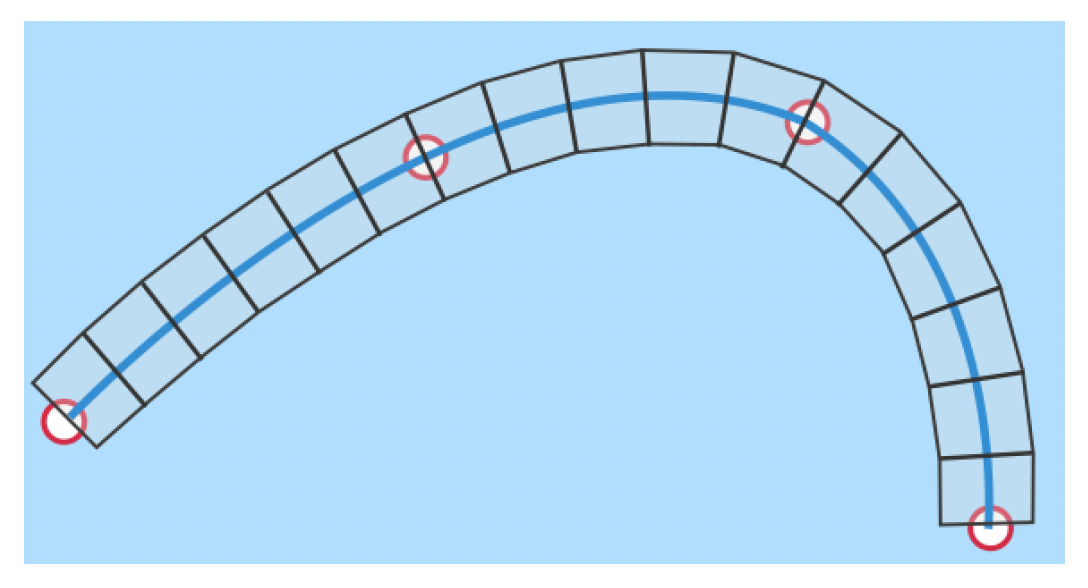

    - 解决方案：使用向心(centripetal) Catmull-Rom 插值进行平滑处理
      - 在粒子间增加额外的线段 (segments)
      - 可以设置线段数量
      - 需要更多的 CPU 资源
      例子

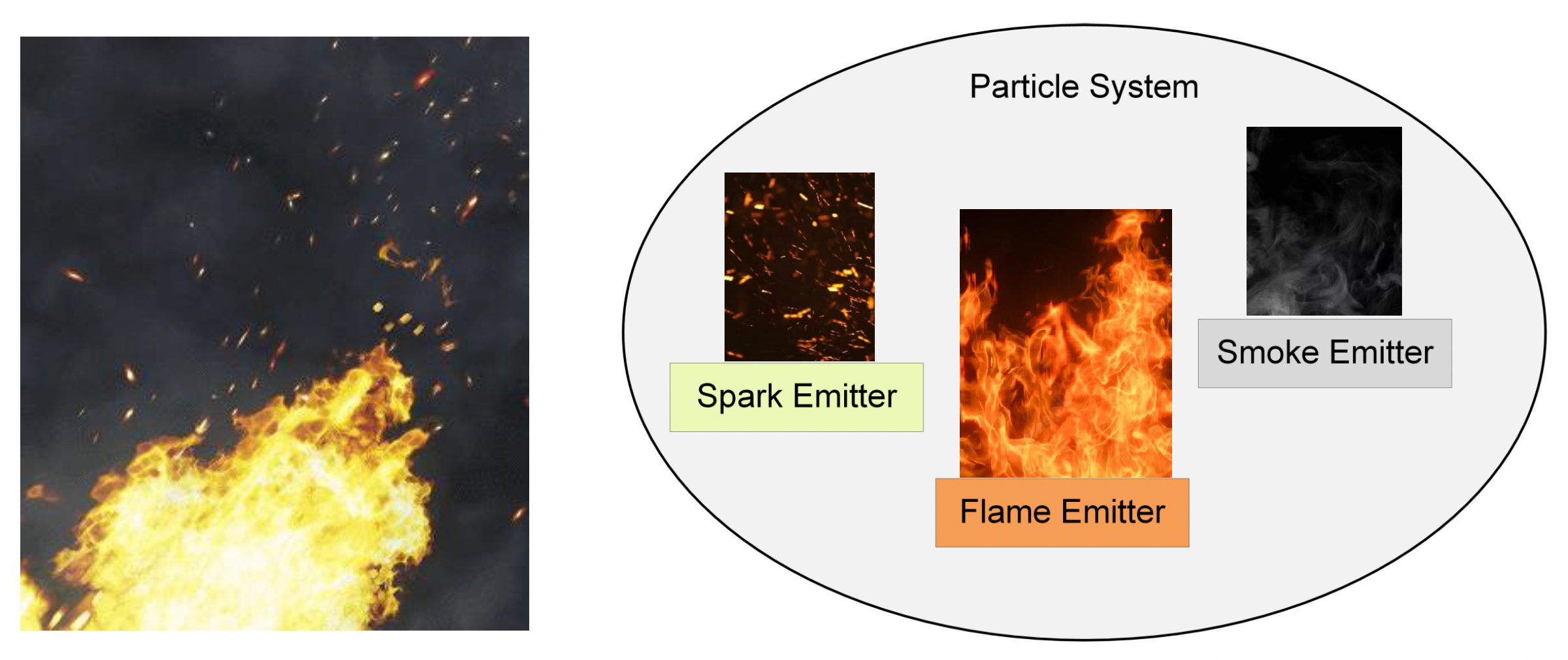

粒子系统(particle system) 就是独立的粒子发射器组合而成的集合。

例子

可简单看作几个粒子发射器的组合。

Particle System Rendering⚓︎

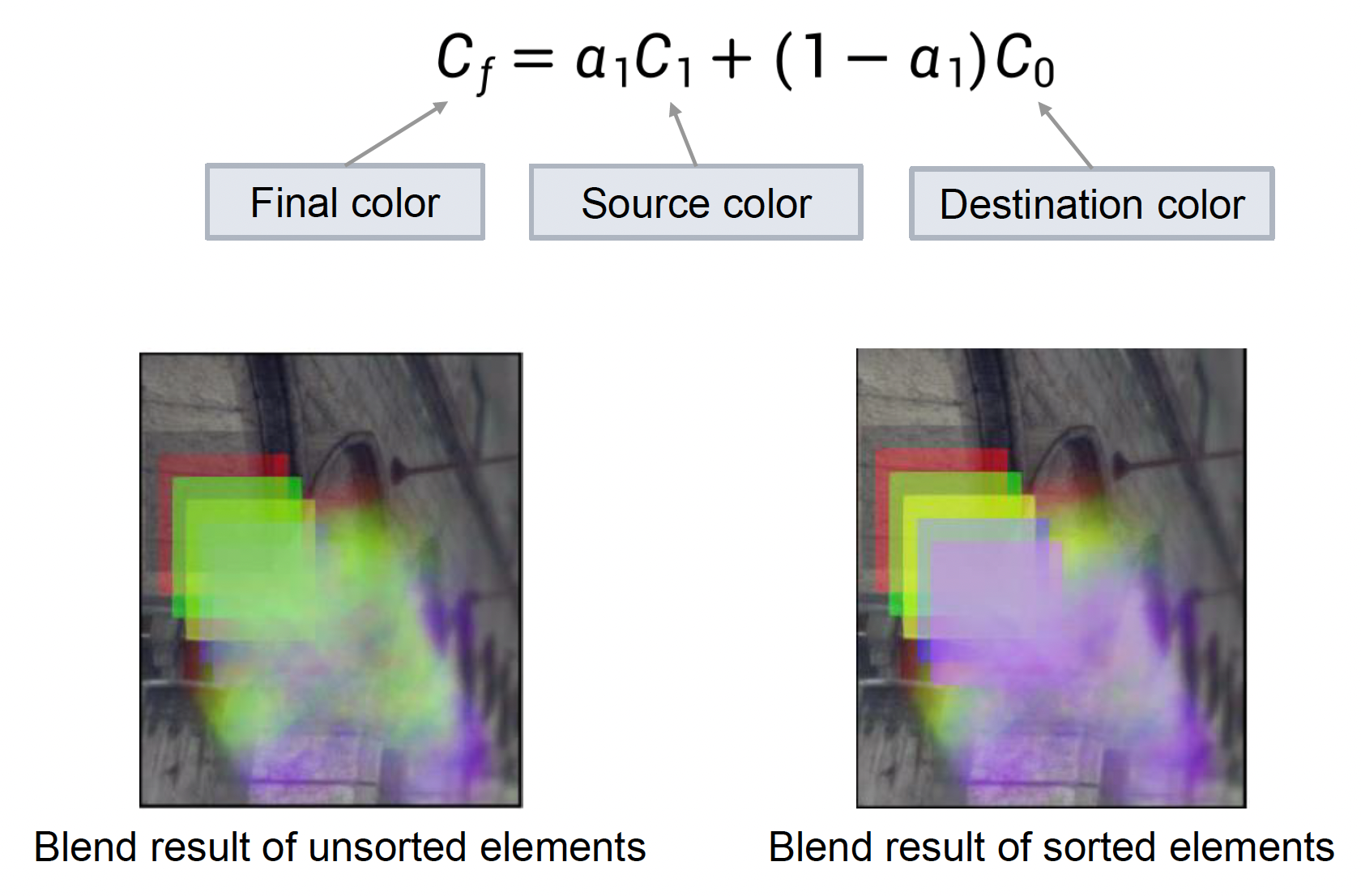

渲染粒子时，首先遇到的挑战是透明物排序。如果排序没做好，效果就会一塌糊涂。排序的核心要点是一定得按由远及近的顺序绘制透明物，这样才能保证阿尔法混合顺序(alpha blending order) 的正确性。

由于粒子动辄会以成百上千计地出现，那么如何对它们排序呢？通常会采取以下两种方式之一：

全局(global)：
- 将来自所有系统的粒子一起排序
- 精确，但是性能开销大，不建议采用
层级(hierarchy)：逐系统 -> 逐发射器 -> 发射器内部

而排序规则为：

粒子间：基于粒子到相机的距离
系统 / 发射器间：包围盒

例子

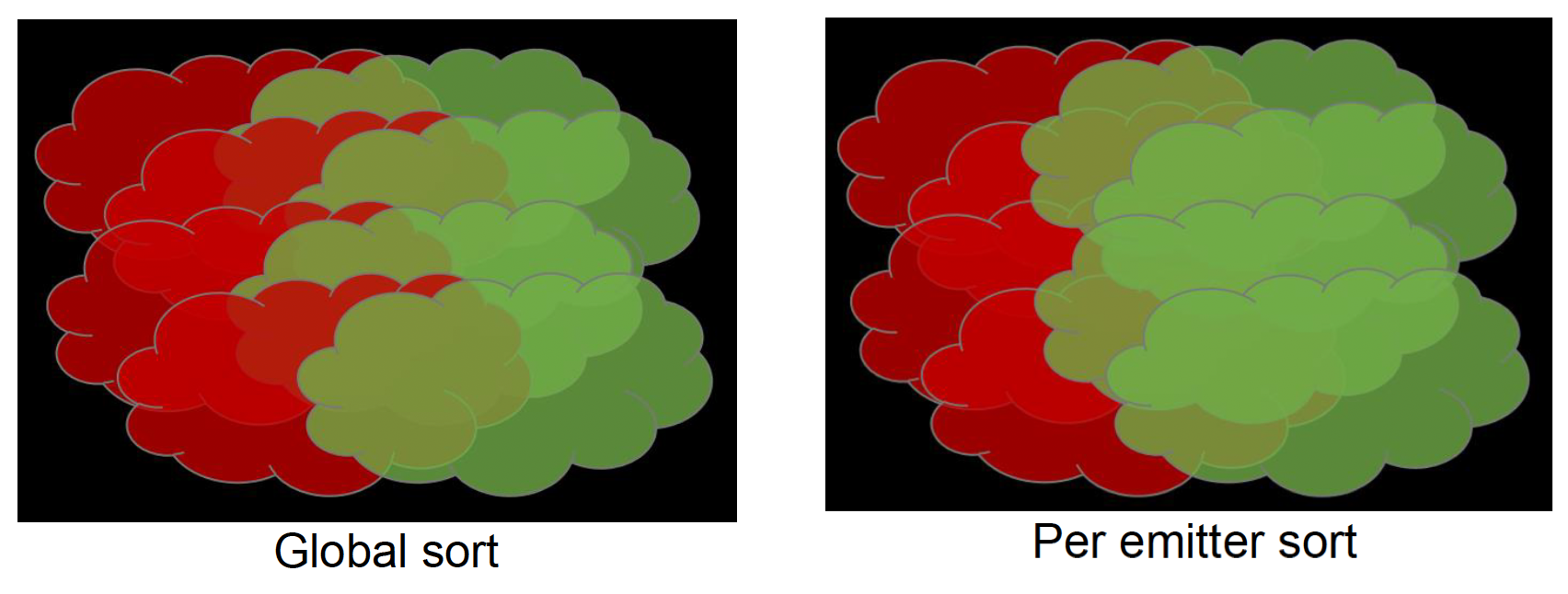

逐发射器排序全局排序

有些画面精美的游戏可能具有大量粒子（全分辨率粒子(full-resolution particles)），用于营造更有沉浸感的环境，使游戏世界看起来更加真实。

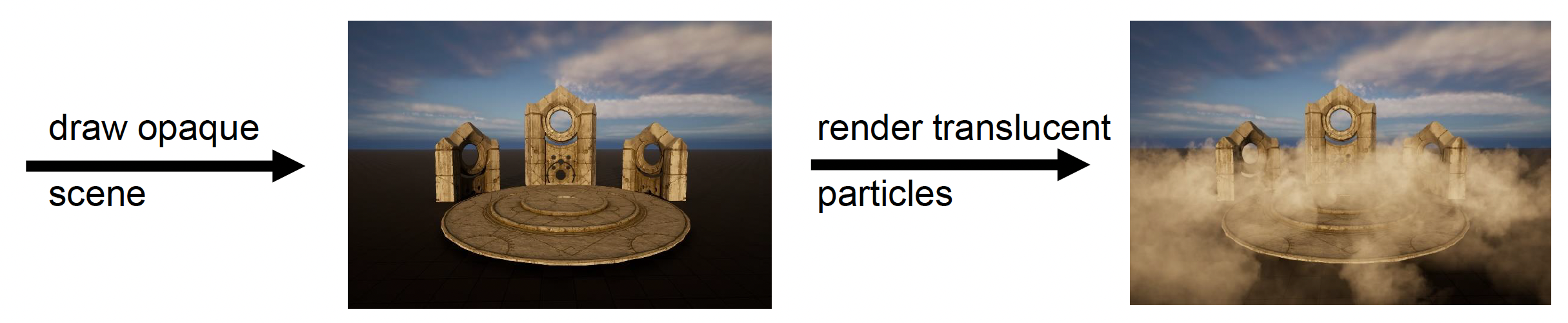

绘制顺序：先绘制不透明 (opaque) 的场景，再绘制透明粒子
问题：
- 计算成本高
- 最坏情况下粒子布满整个屏幕，导致游戏性能迅速下降

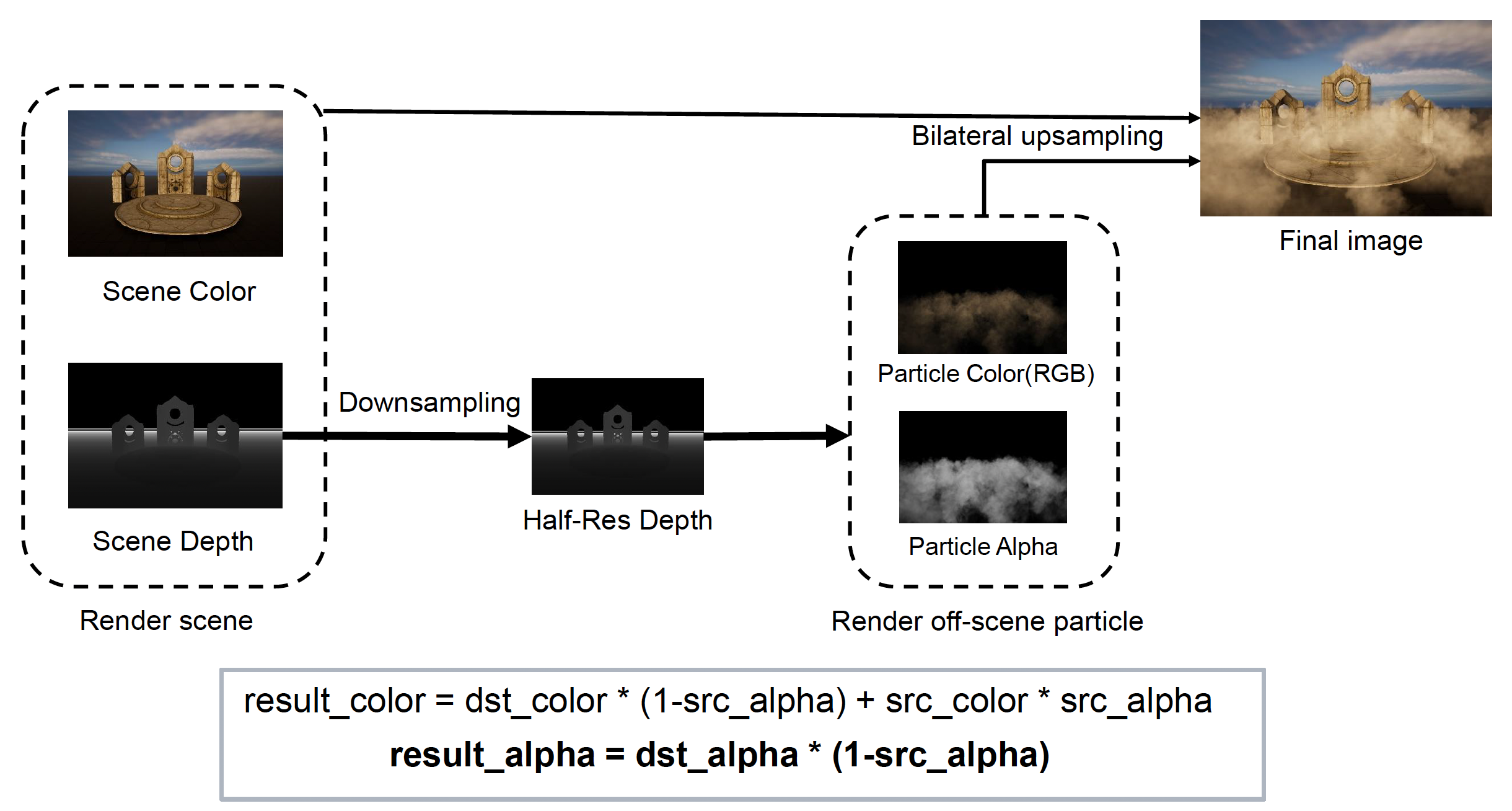

因此现代游戏采取的应对措施是将屏幕分辨率减半（半分辨率(half resolution)），这样需要渲染的粒子数量就降至原来的 1/4（降采样(downsampling)）。最后要为所有粒子集体计算一个 alpha 值，然后和不透明物体进行混合，混合的结果进行升采样(upsampling) 后就得到了最终渲染的效果。

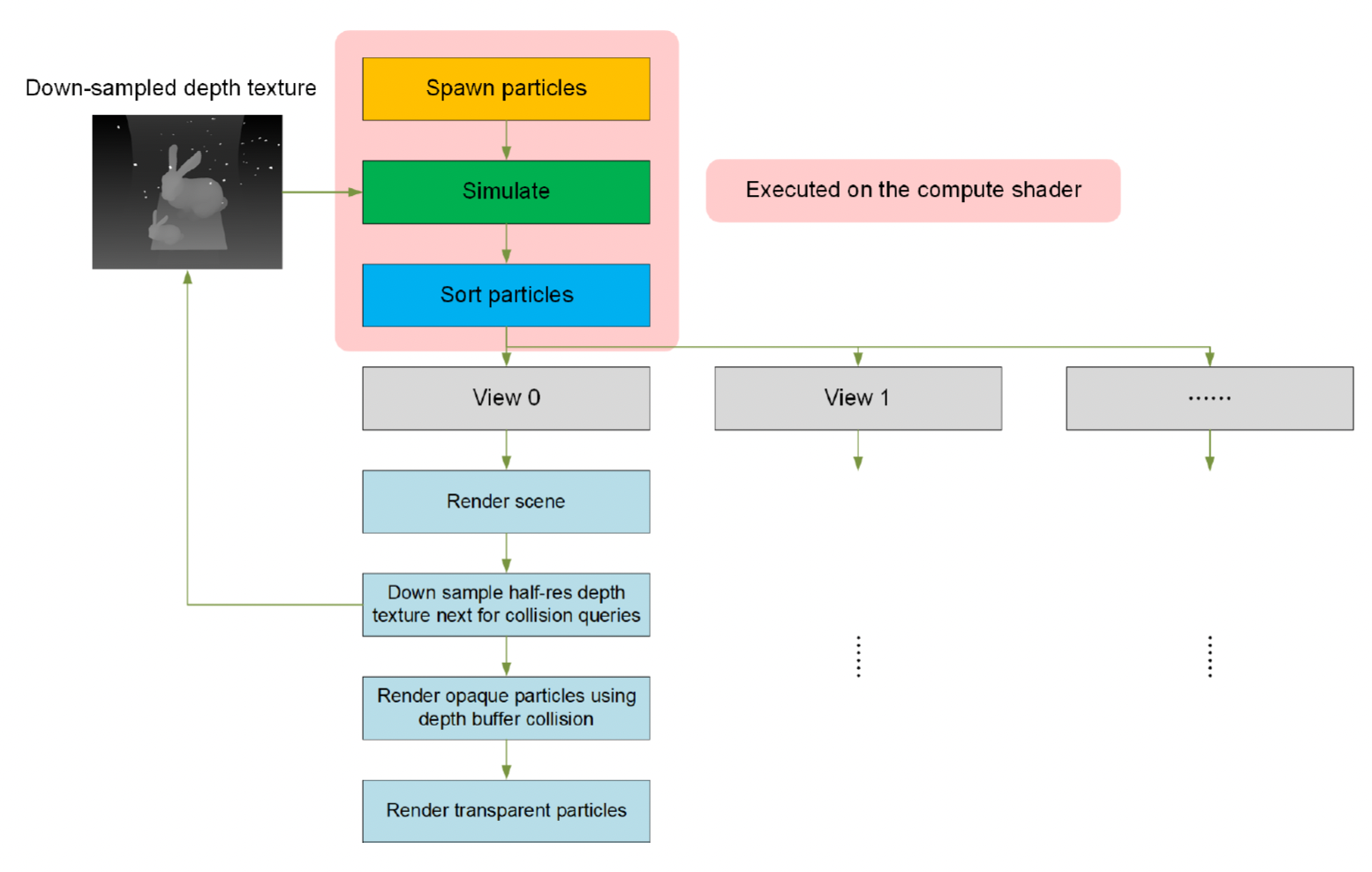

GPU Particle⚓︎

采用 GPU 处理粒子的原因：

其高度并行化的特征适合大量粒子的模拟
解放 CPU，让它专注于游戏代码的处理
易于访问深度缓冲区，以进行碰撞检测

计算着色器(compute shader) 提供高速的通用计算，并利用 GPU 上大量的并行处理器。

具体来说，需要定义以下数据结构：

粒子池(particle pool)：存储所有粒子数据的缓冲区
死亡表(dead list)：
存活表(alive list)：

初始状态生成粒子模拟排序、渲染和交换存活表

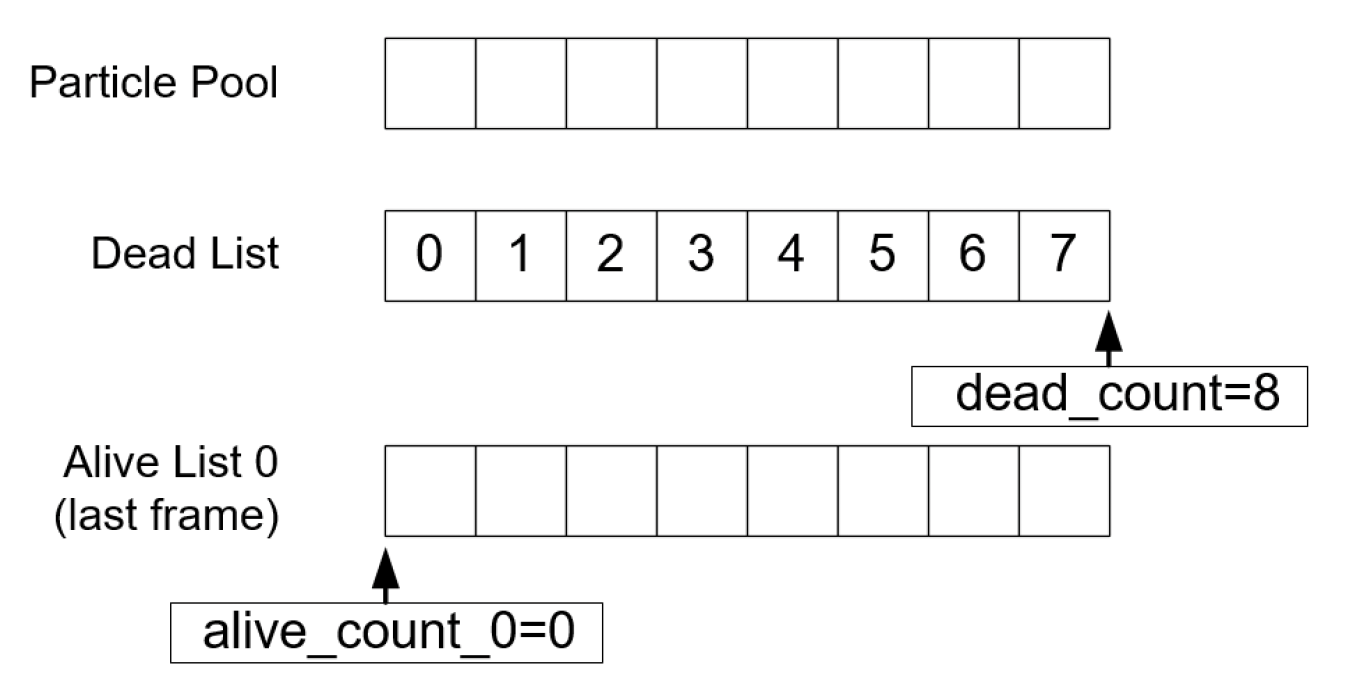

粒子池为空，至多能包含 8 个粒子
所有粒子均处于 DEAD 状态

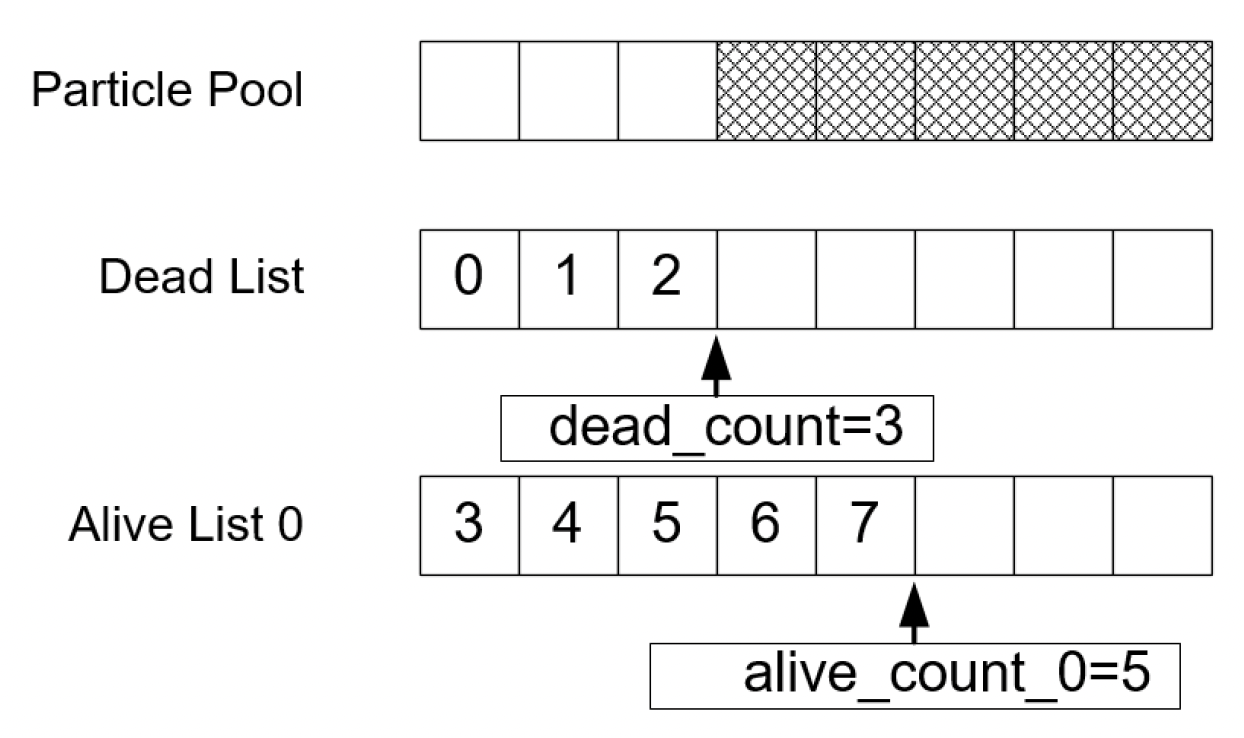

现在发射了 5 个粒子，需调度 (dispatch) 5 个计算着色器线程进行生成计算
对死亡表和存活表的访问需要是原子的(atomic)

计算位置、速度，进行深度碰撞等。并将数据写回粒子池
此时粒子 6 已死亡
调度 alive_count_0 线程
仍以原子方式访问死亡表和存活表 1

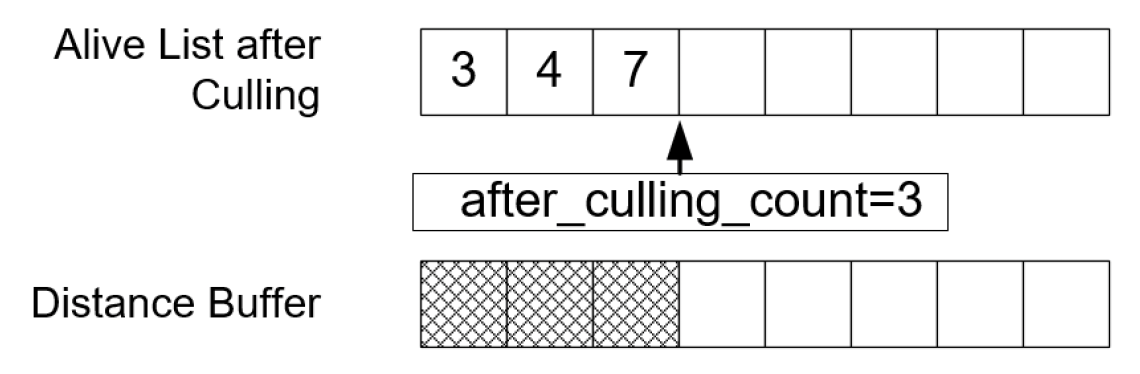

进行视锥剔除 (frustum culling)，得到所有可见的粒子，并将计算出的距离写入距离缓冲区内
此时粒子 5 已被剔除

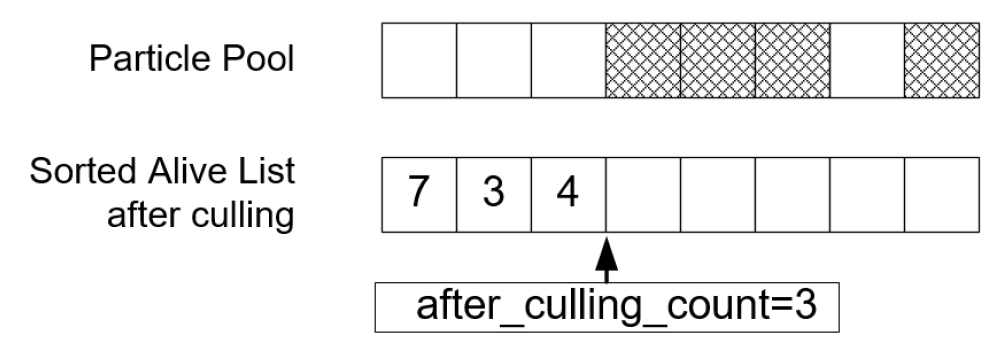

根据距离缓冲区对筛选后的存活表进行排序
在剔除后渲染已排序的存活粒子表

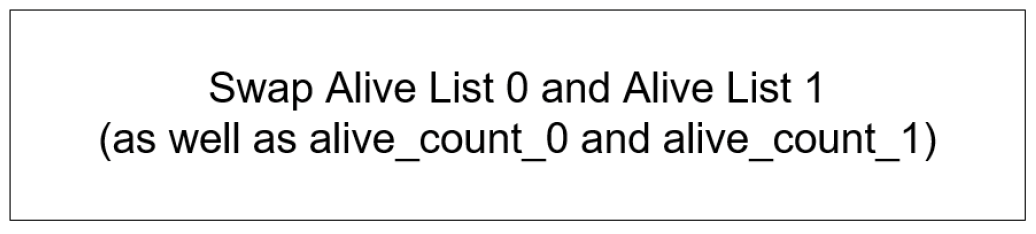

交换存活表

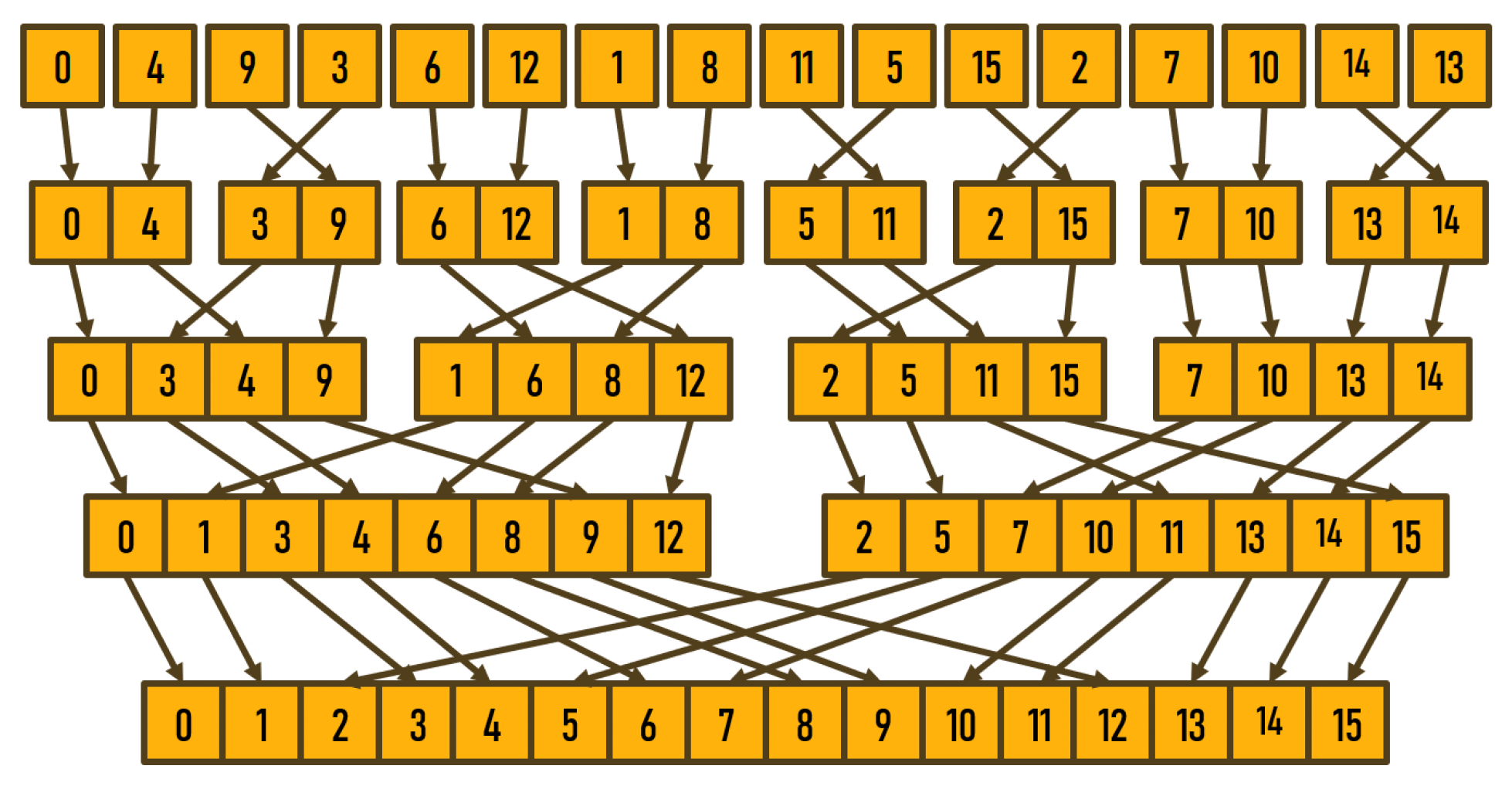

其中排序是一件比较困难的事。在 GPU 上的一种经典排序算法是并行归并排序(parallel mergesort)。

时间复杂度：\(O(\log n)\)。

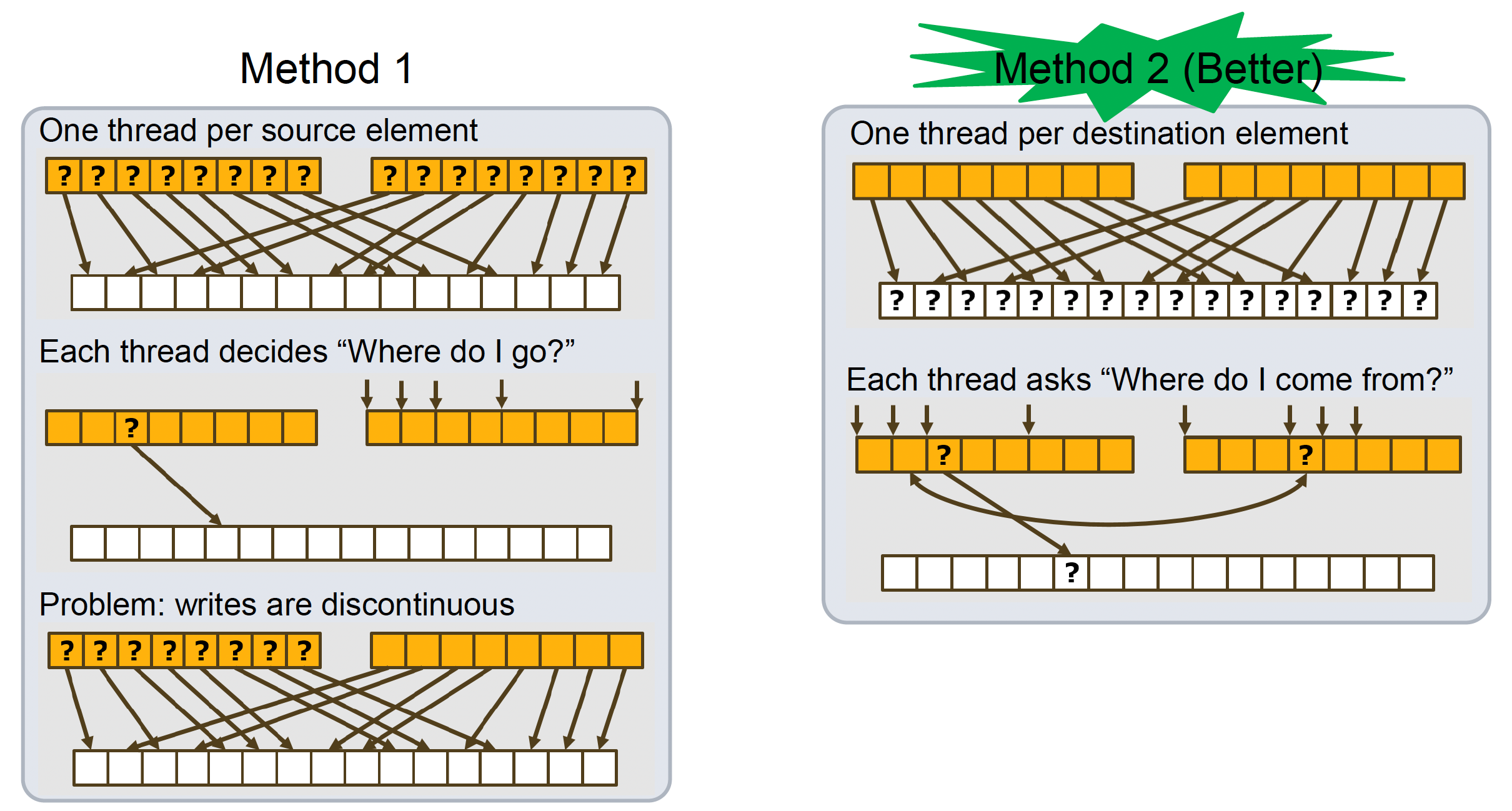

在 GPU 中可以采取以下两种简单策略之一：

每个源元素对应一个线程，线程需要知道前往目标数组的哪个地方，这会导致写入数据的地址不连续，效率低下
【👍推荐，普遍被业界采用】每个目标元素对应一个线程，线程需要知道目标元素来自哪里

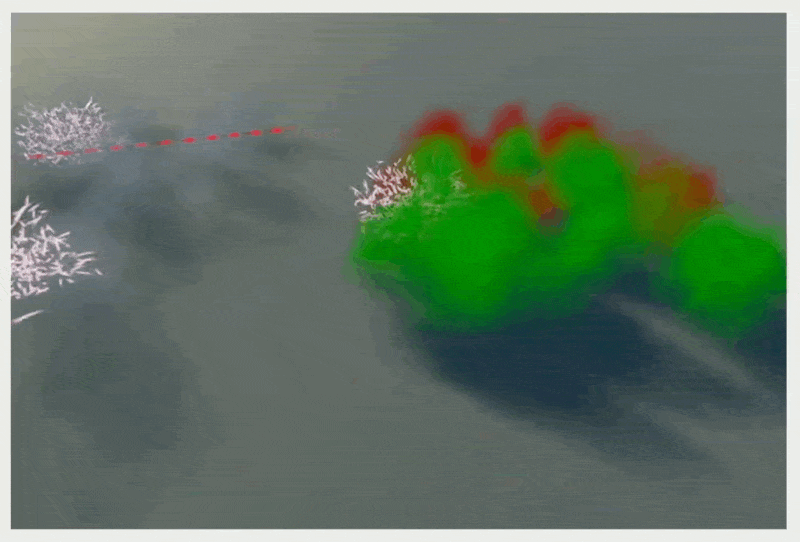

用 GPU 处理粒子的另一个好处是可以进行更复杂的碰撞计算。利用深度缓冲区的碰撞计算的具体流程如下：

将粒子位置重新投影到前一帧的屏幕空间纹理坐标
从前一帧的深度纹理中读取深度值
检查粒子是否与深度缓冲区发生碰撞，但并不完全位于其后面（在此使用厚度值）
如果发生碰撞，计算表面法线并使粒子反弹

Demo

Advanced Particles⚓︎

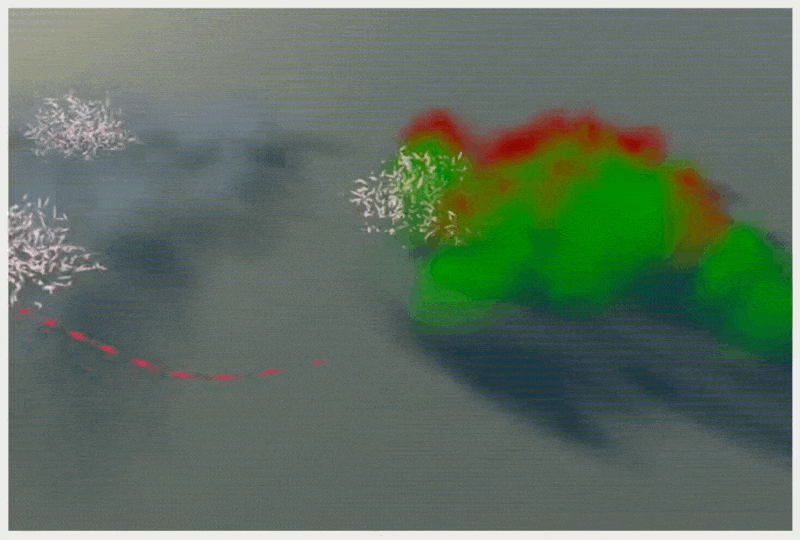

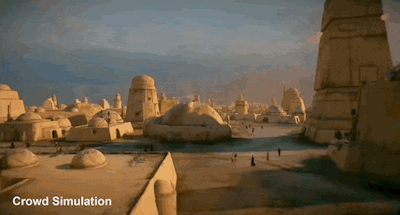

粒子系统还可以有更复杂的应用，比如可以用来表示远处的鸟群或人群。

例子

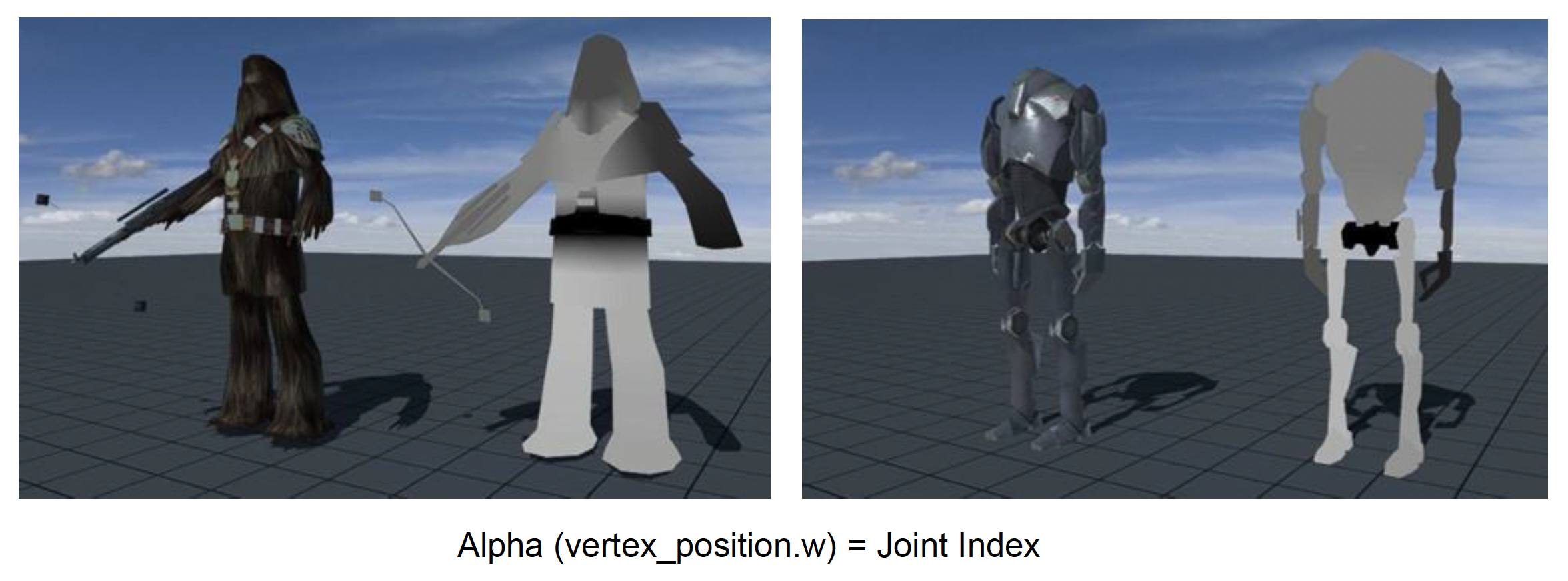

这些角色实际上是用网格粒子表示的。它们是可动的，并且要为每个顶点存储控制它的骨骼，不过不需要很复杂的蒙皮技术。

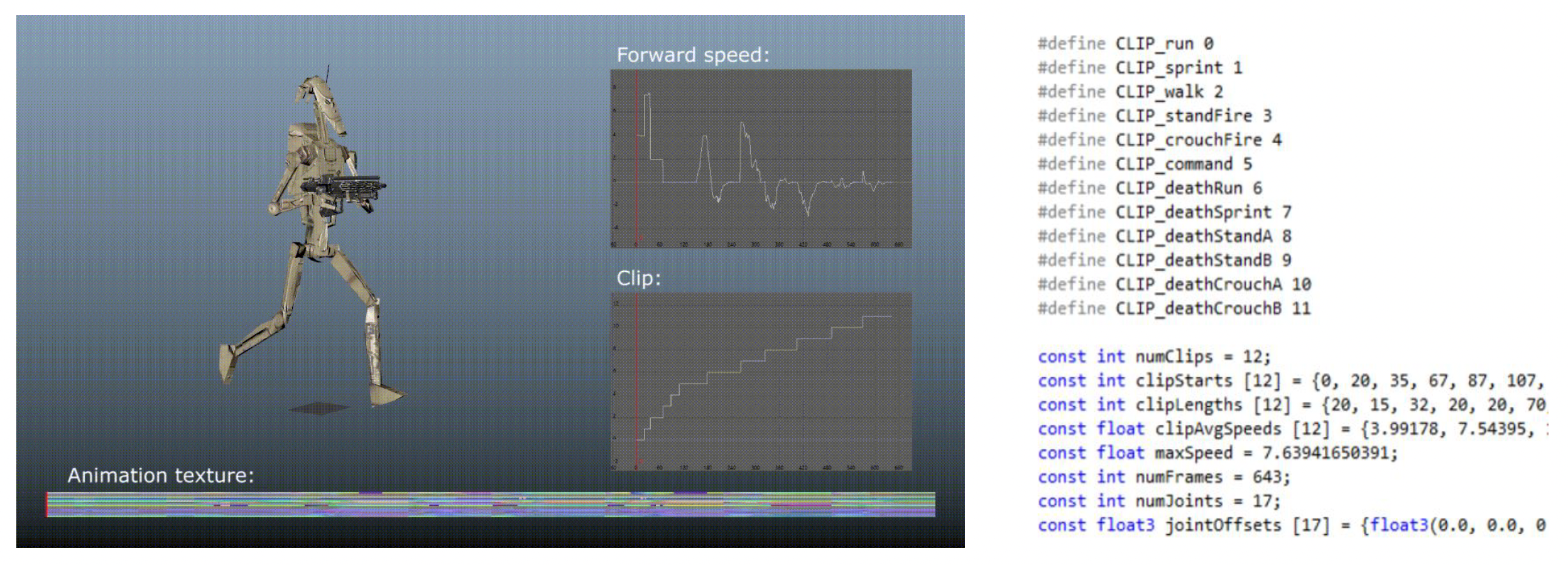

接下来我们用粒子动画纹理(particle animation texture) 来表示角色（粒子）的所有动画、每帧动画下的速度等信息。而每个粒子的模拟则通过一个状态机表示，粒子的状态将在状态机中来回切换。

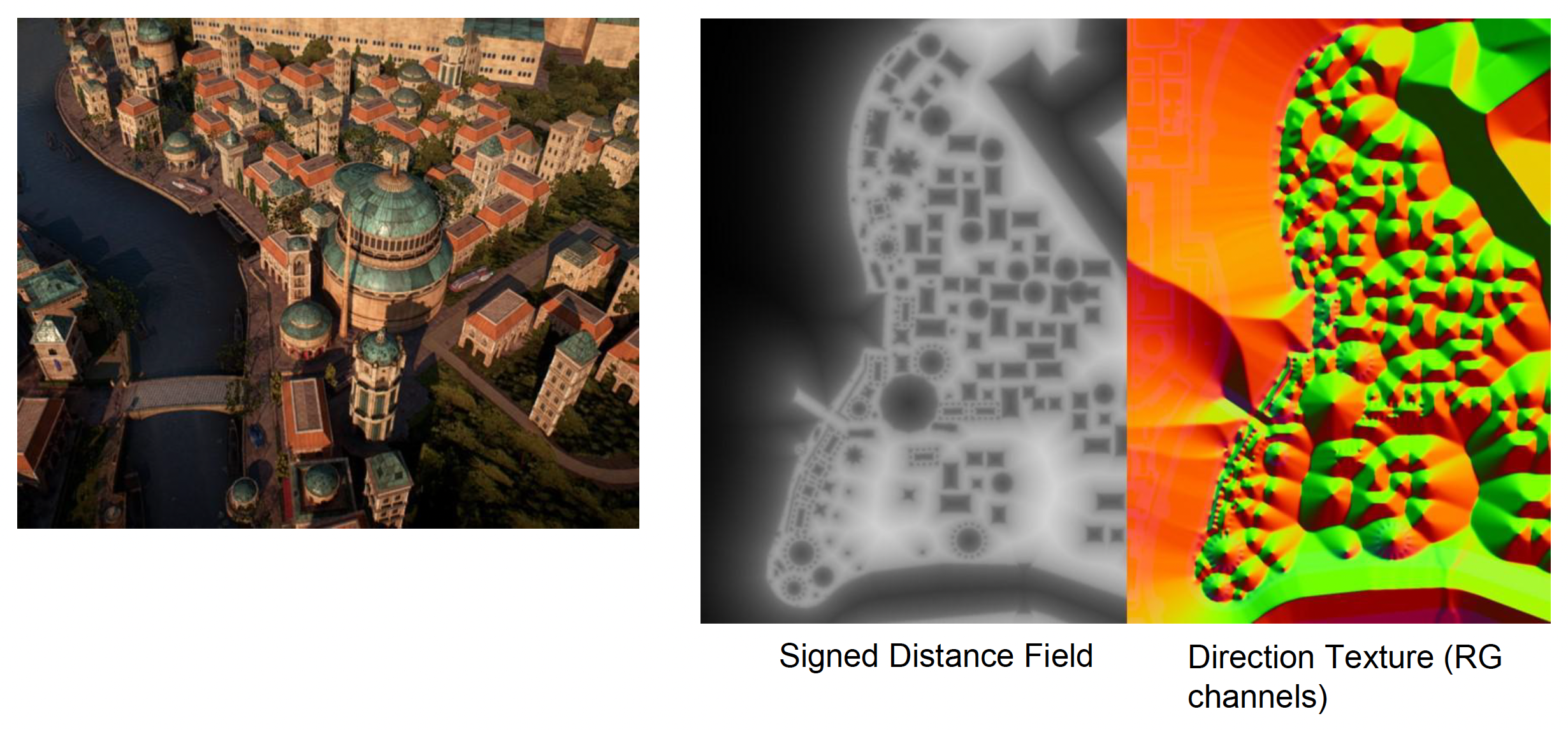

如果希望让世界看上去是流动的。比如场景中所有人都大致沿着一个方向走，但允许有一些随机的移动。假设我们希望人们沿着道路走，而不要走进建筑物内，这时就要用到之前多次介绍过的符号距离场(sign distance field, SDF)，它反映了在边界内外的信息。当 SDF 越接近 0，说明越靠近障碍物。

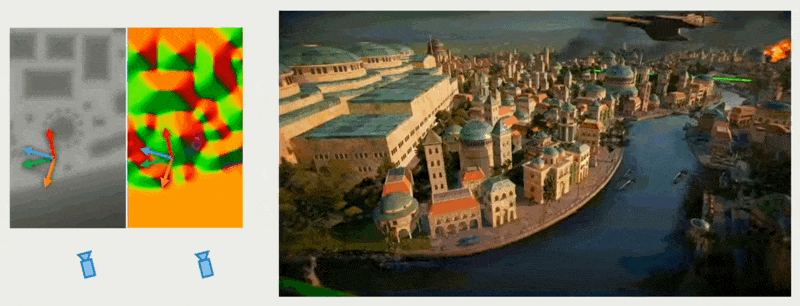

接下来可在 SDF 基础上引入一个方向场(directional field)，只需存储两个量。它能指引每个粒子的往何处去。

设计目标位置以引导人群的移动
朝向目标位置的期望、远离阻挡几何体的推力等都会成为影响人群移动的力量（如果足够接近，相机也会作为一种力量）

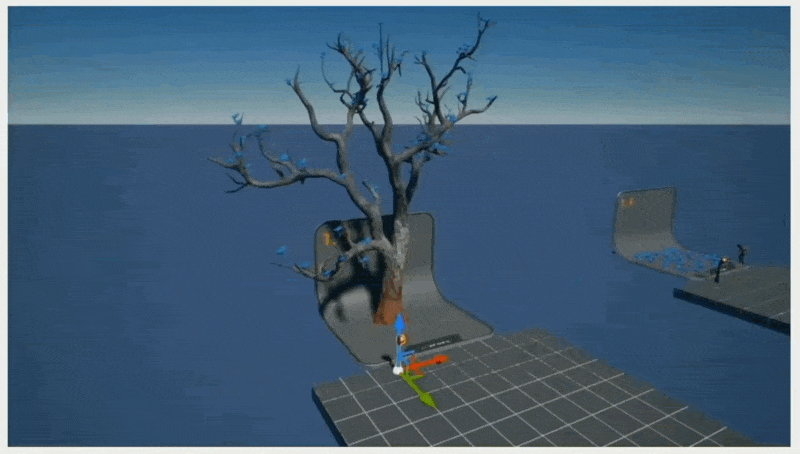

例子（来自 UE）

例 1 例 2

骨架网格发射器
动态程序样条

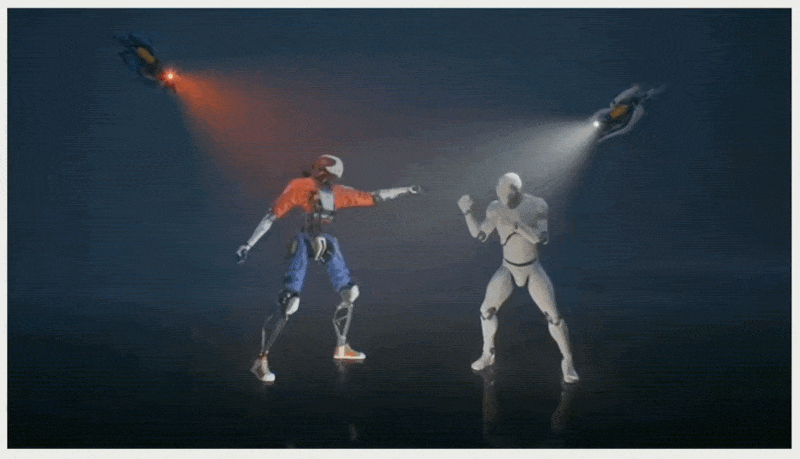

对其他玩家的反应

与环境交互

Utilizing Particle System in Games⚓︎

游戏中的粒子系统开发策略有：

预设堆叠式模块(preset stack-style modules)
- 优点
  - 能快速添加作为堆叠模块的行为
  - 非技术艺术家通过一套典型行为拥有大量控制权
  - 一目了然，易于理解
- 缺点
  - 固定功能，但新特性需要新代码
  - 基于代码，但游戏团队的代码存在差异
  - 固定的粒子数据，所以数据共享难以实现

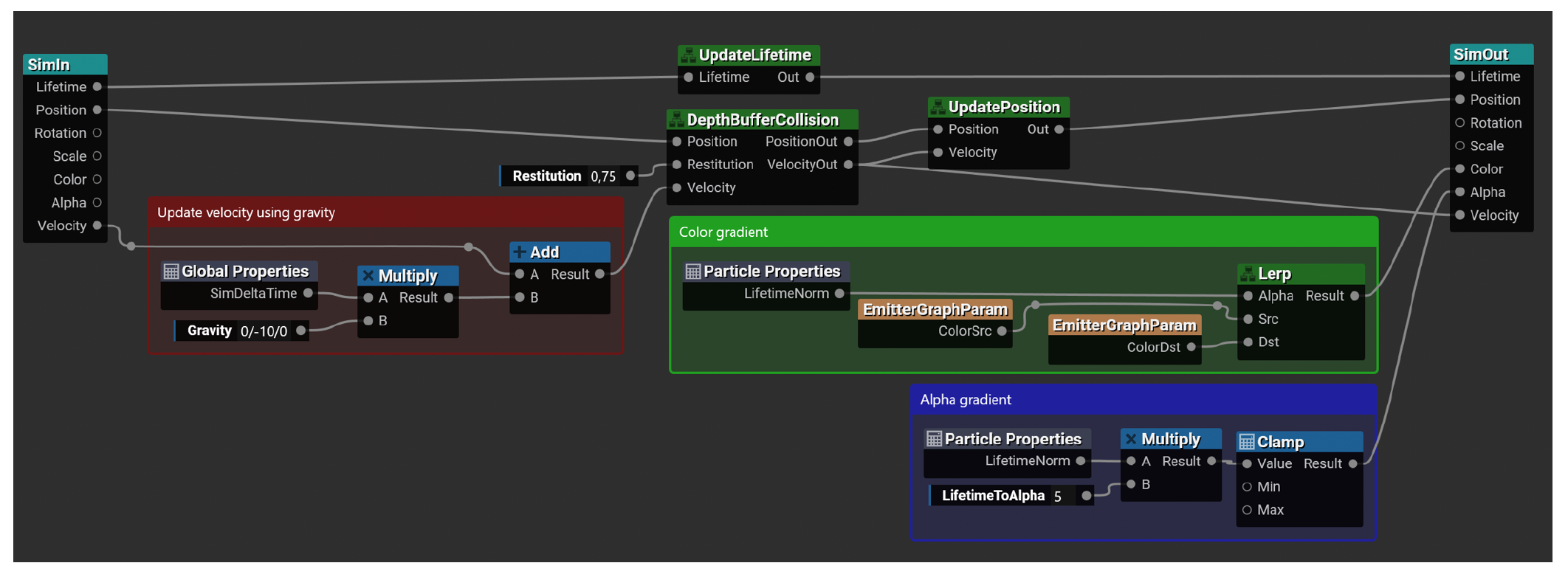

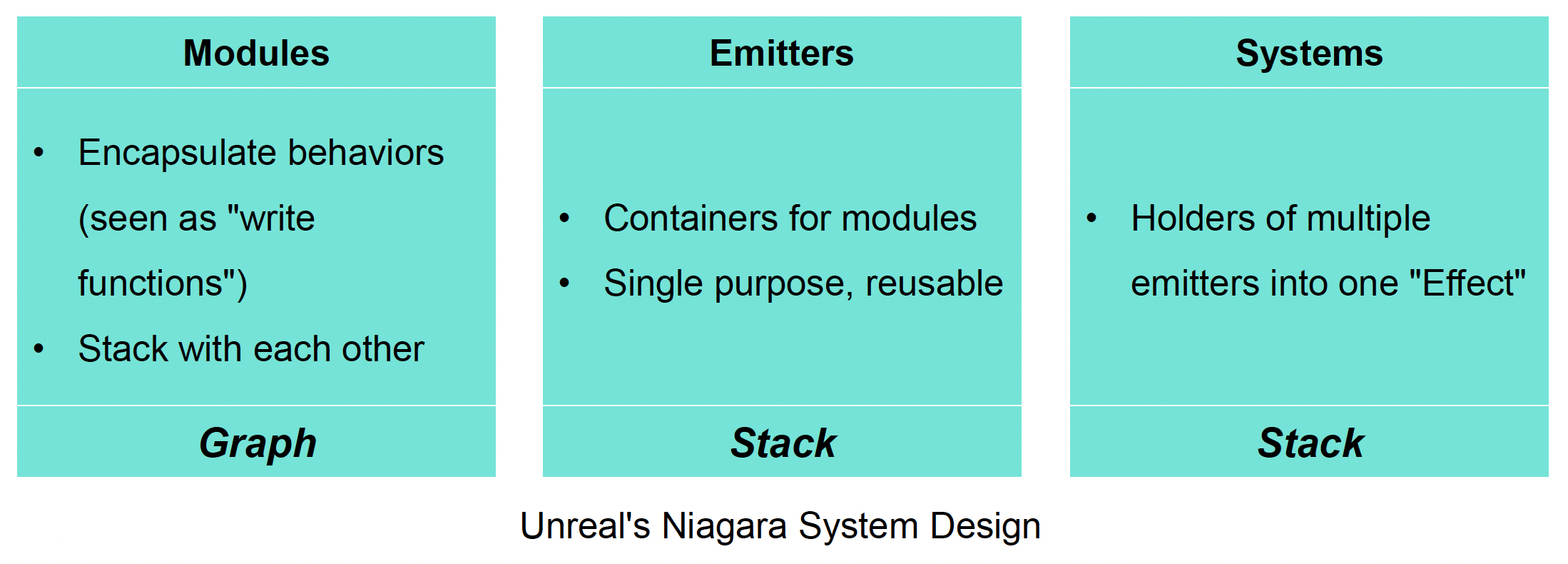

基于图的设计(graph-based design)
- 可参数化以及可共享的图资产
- 减少代码差异
- 提供模块化的工具而非硬编码的功能
混合设计(hybrid control)
- 图能提供全面控制
- 而栈能提供模块化的行为和更好的可读性

Sound System⚓︎

声音(audio) 在游戏中的作用：

取悦 (entertains) 玩家
增强现实感
建立氛围

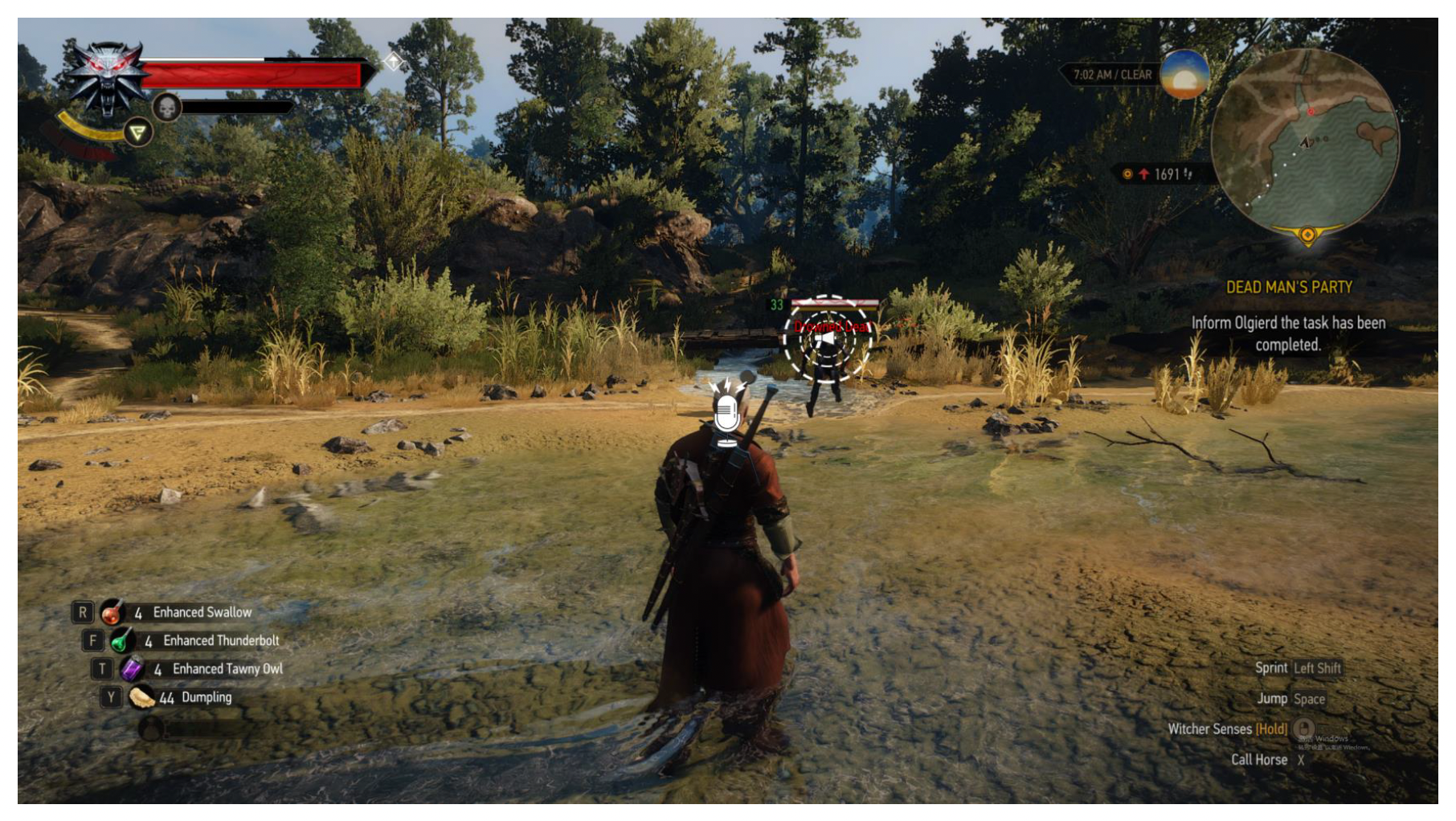

例子

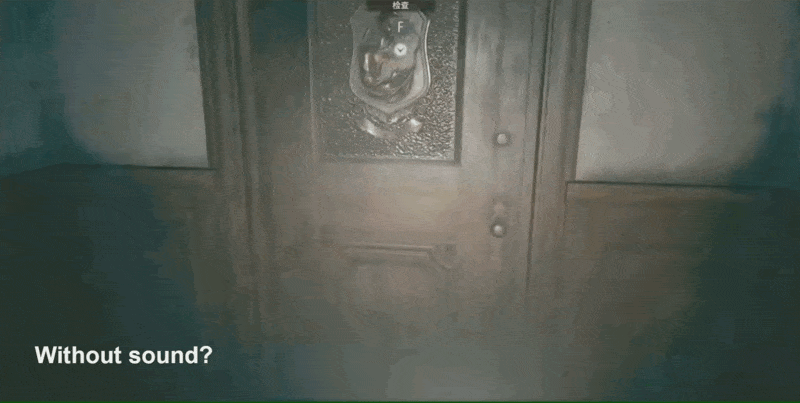

没有声音有声音

声音的属性包括：

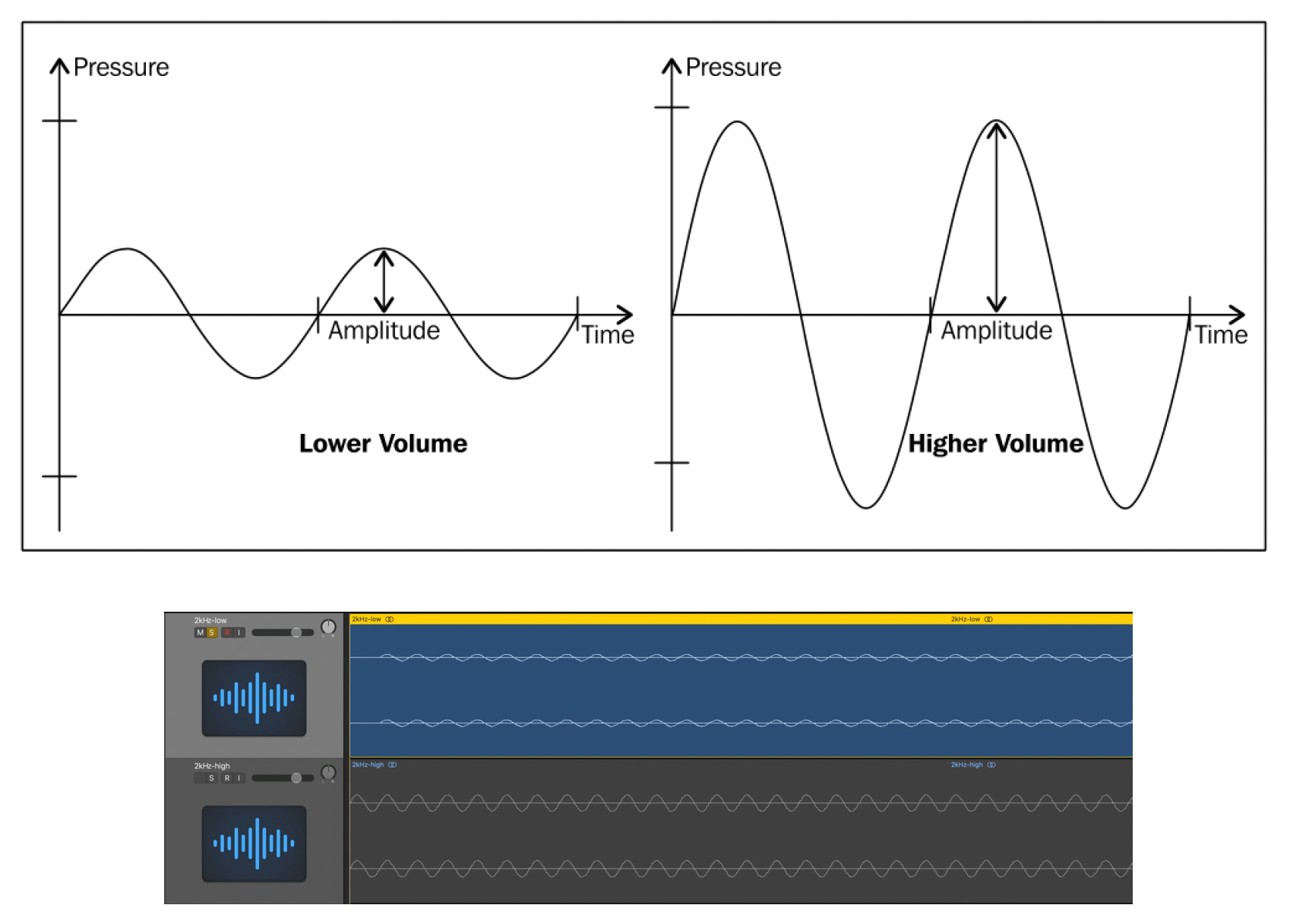

音量(volume)：声波的振幅。相关术语有：
- 声压(sound pressure)（\(p\)）：由声波引起的来自环境大气压力的局部偏离，国际单位制单位：Pa
- 粒子速度(particle velocity)（\(v\)）：介质中粒子在传播波时的速度，国际单位制单位：m/s
- 声强(sound intensity)（\(I\)）：声波在每单位面积上沿垂直于该区域的方向上传递的功率，国际单位制单位：W/m²
这三个量之间有公式：\(I = pv\)
- 声压等级(sound pressure level)（\(L_p\)）：声音有效压力相对于参考值的对数度量，国际单位制单位：dB

  \[ L_p = 20 \log_{10} \dfrac{p}{p_0} \text{dB} \]

  其中 \(p_0\) 为参考声压，为人类能听到的阈值，在空气中常为 \(p_0 = 20\ \mu \text{Pa}\)（大约为 3 米外蚊子的飞行声音））
音高(pitch)：
- 决定了声音的高低
- 取决于声波的频率
音色(timbre)
- 泛音 (overtones) 或谐波 (harmonics) 的组合
- 和频率以及相对强度有关

Phase and Noise Cancelling⚓︎

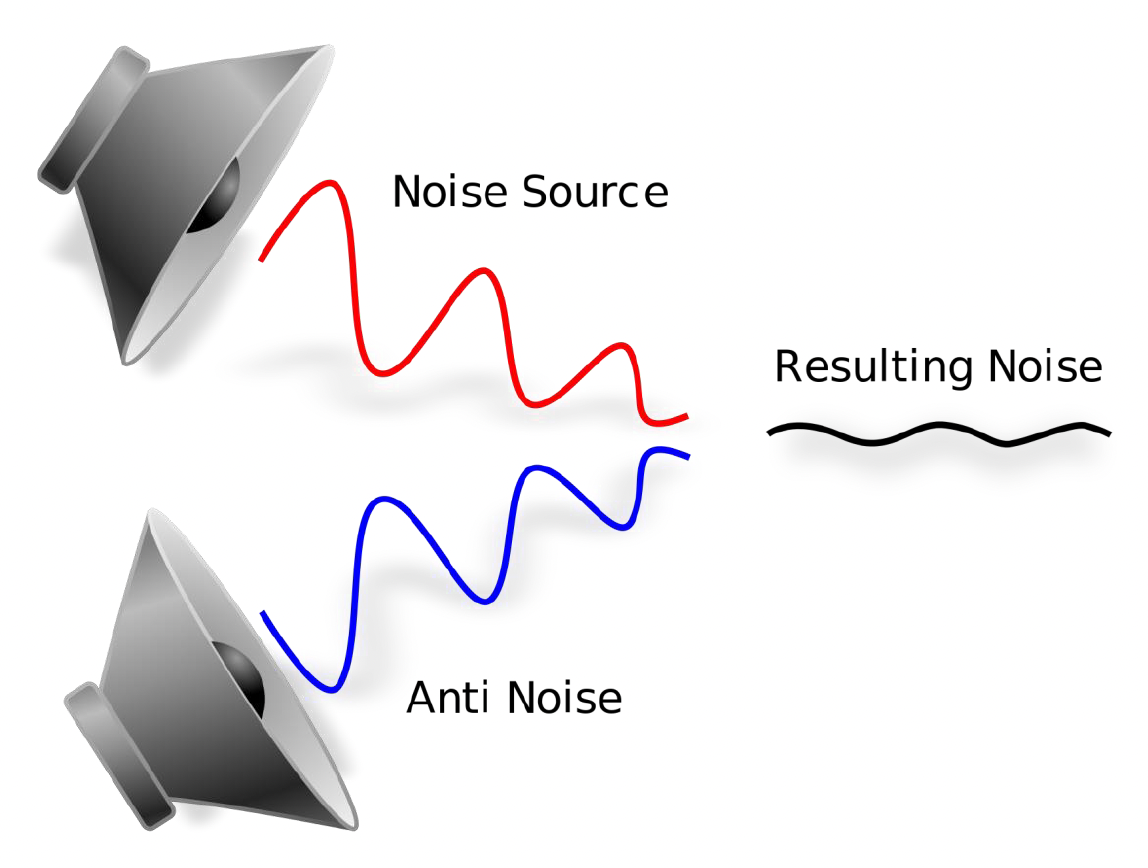

降噪耳机的降噪原理是通过增加一个相同频率和振幅，但是相位不同的声波来实现噪声的消除。

Human Hearing Characteristic⚓︎

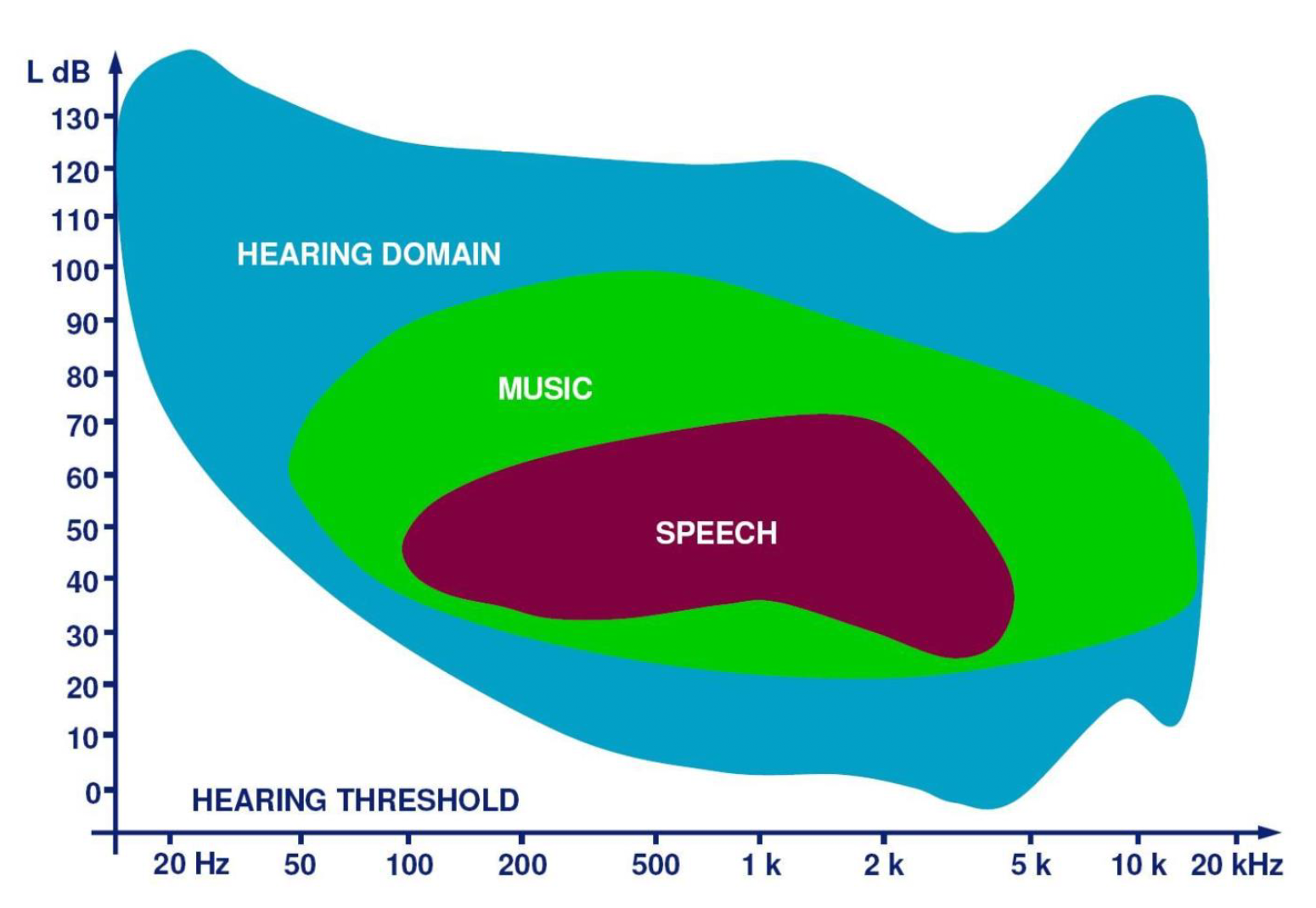

人类的听力范围为：

频率范围：20-20k Hz
声压等级范围：0-130 db

Digital Sound⚓︎

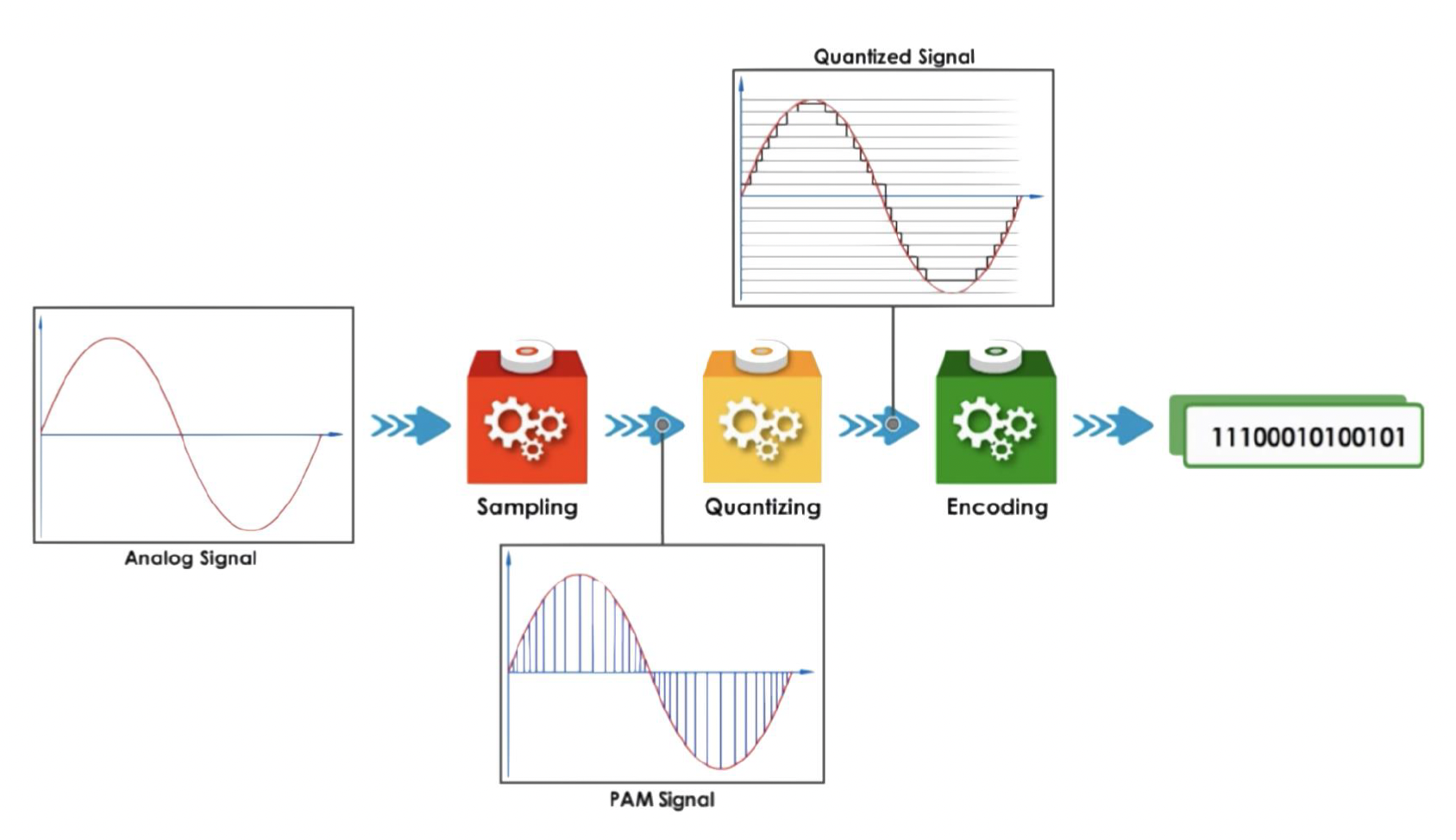

在计算机中，我们要将连续的声波转换为离散的声音信号，此时涉及到一种叫做脉冲编码调制(pulse-code modulation, PCM) 的技术。它是采样模拟声音信号的标准编码方法，分为以下三步：

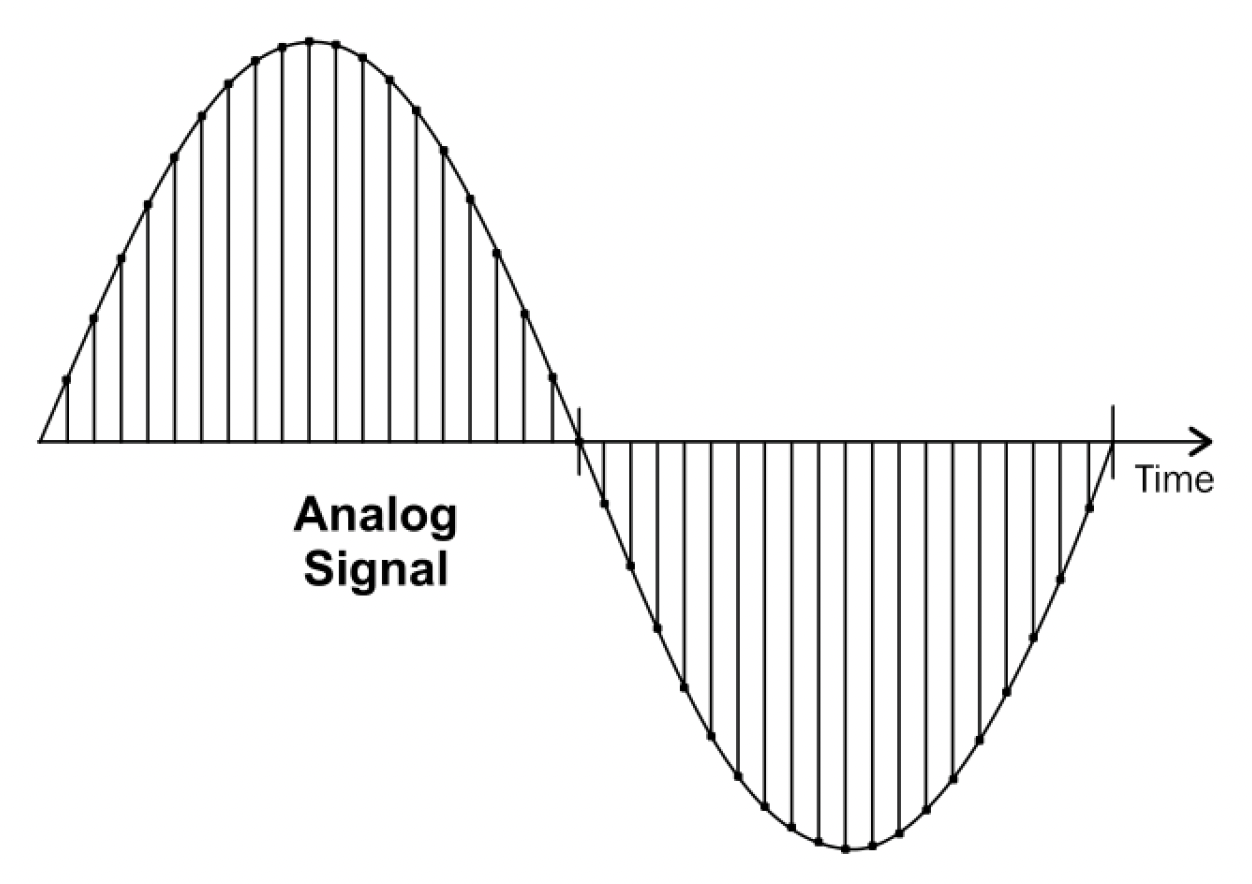

采样 (sampling)
- 采样频率：每秒采样数（Hz）
- 奈奎斯特–香农采样定理(Nyquist–Shannon sampling theorem)：信号的最小采样频率应为其最高频率分量频率的两倍，以确保基本信息不失真
量化 (quantizing)

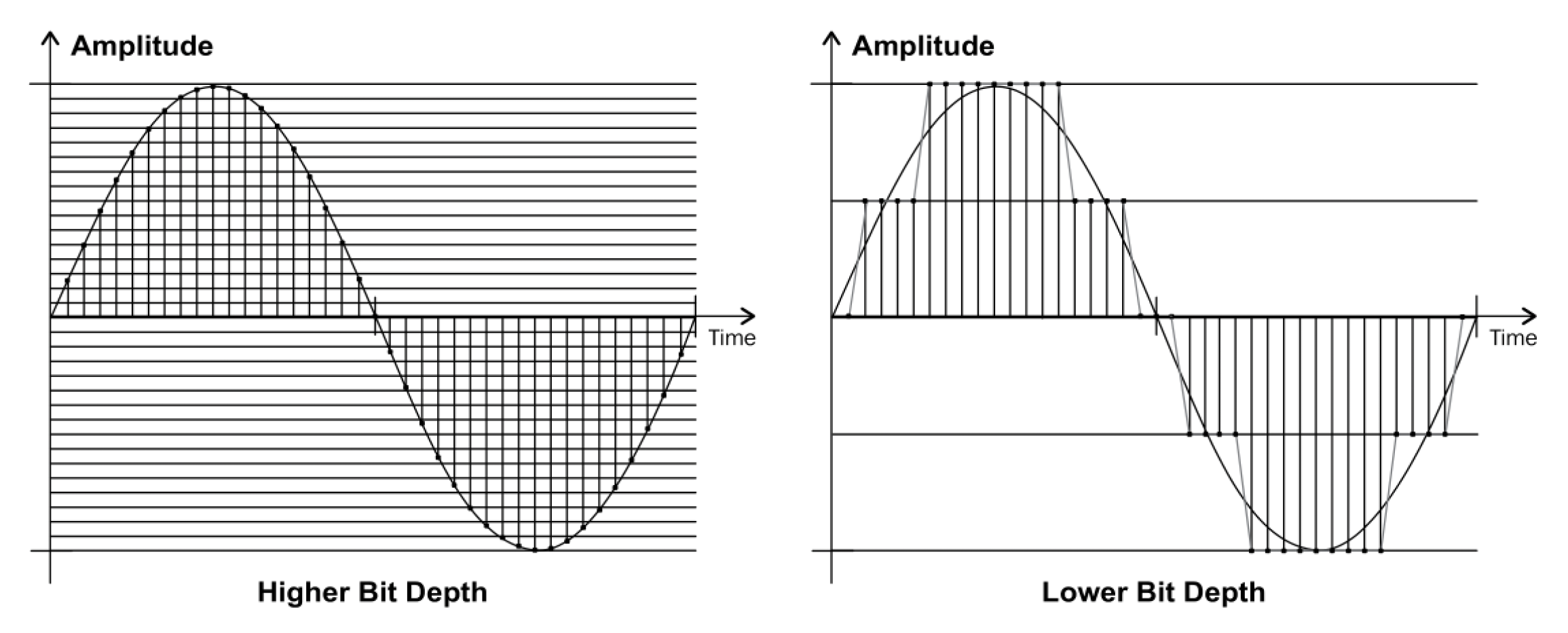

- 位深度(bit depth)：每个样本中的信息位数

编码 (encoding)

音频格式：

格式	质量	存储占用	多声道	专利限制
WAV（无损未压缩）	★★★	★	★★★	★★★
FLAC（无损压缩）	★★★	★★	★★★	★★★
MP3（有损压缩）	★	★★★	★	★
OGG（有损压缩）	★	★★★	★★★	★★★

游戏中一般用的是有损压缩格式
但一般不用 MP3，因为它只支持立体声（左右声道均有），无法实现环绕音效；另外 MP3 的专利限制过高，引擎采用 MP3 音频需付费
所以越来越多的人采用 OGG 格式

3D Audio Rendering⚓︎

3D 场景下的声源特征：

单声道(mono-phonic) 音频信号
从特定位置发出

类似画面渲染中的相机，声音渲染也有一个听者(listener)，可以把它看成一个虚拟的麦克风，有以下属性：

位置
速度
朝向

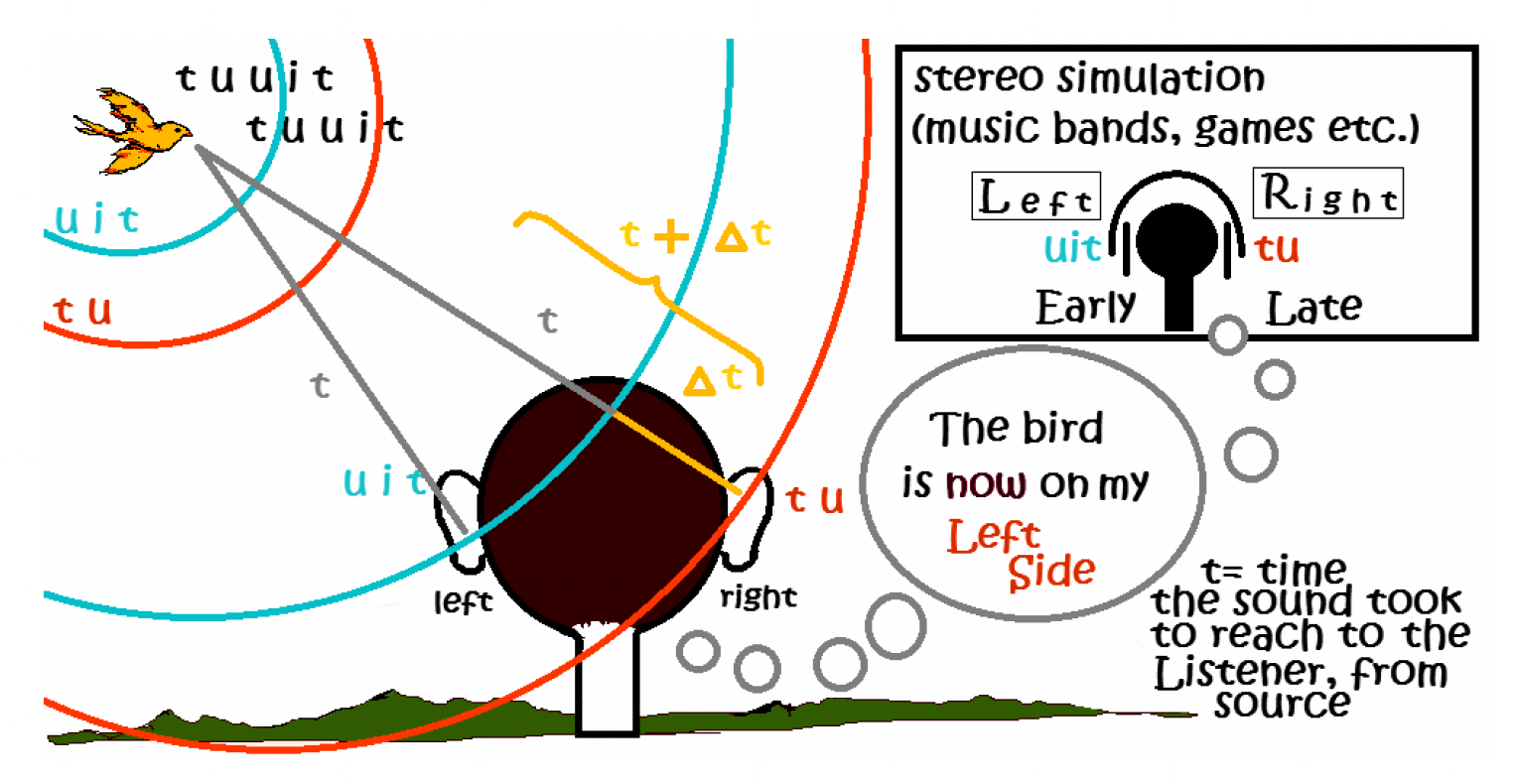

声音的空间感(spatialization) 是指用于定位声音相对于听者的技术。最简单的理解是靠人的左右耳区分声源的远近，比如声源在左侧，那么左耳听到的声音肯定比右耳听到的响，并且声音到达两只耳朵的时间也有微小的间距。

声像调节(panning)
- 将音频信号分配到新的立体声或多声道的声场中
- 线性声像调节 (linear panning)
  - 主要思路：对于增益为 1 的立体声信号，左声道和右声道的增益之和也应为 1

    \[ \begin{aligned} & \text{Gain}_{\text{left}} = x \\ & \text{Gain}_{\text{right}} = 1 - x \\ & \text{Gain}_{\text{left}} + \text{Gain}_{\text{right}} = 1 \end{aligned} \]
  - 人类对响度的感知实际上与声波的功率成正比，而功率等于信号幅度的平方

    \[ \begin{aligned} \text{Power}_{\text{right}} &= \text{Gain}_{\text{right}}^2 = (1 - x)^2 \\ \text{Power}_{\text{left}} &= \text{Gain}_{\text{left}}^2 = x^2 \\ \text{Power}_{\text{total}} &= x^2 + (1 - x)^2 \end{aligned} \]
  - 当声音在中部（\(x = 0.5\)）进行声像调整时，功率会降低

    \[ \text{Power}_{\text{total}} = 0.5^2 + (1 - 0.5)^2 = 0.5 \]
- 等功率声响调节(equal power panning)
  - 保持恒定音量，在旋转过程中保持功率限制，而不是保持振幅恒定

    \[ \text{Power}_{\text{total}} = \text{Gain}_{\text{left}}^2 + \text{Gain}_{\text{right}}^2 = 1.0 \]
  - 这个方程有几个可能的解，其中一个是正弦 / 余弦方程

    \[ \text{Gain}_{\text{left}}^2 = \sin^2(x), \text{Gain}_{\text{right}}^2 = \cos^2(x) \]

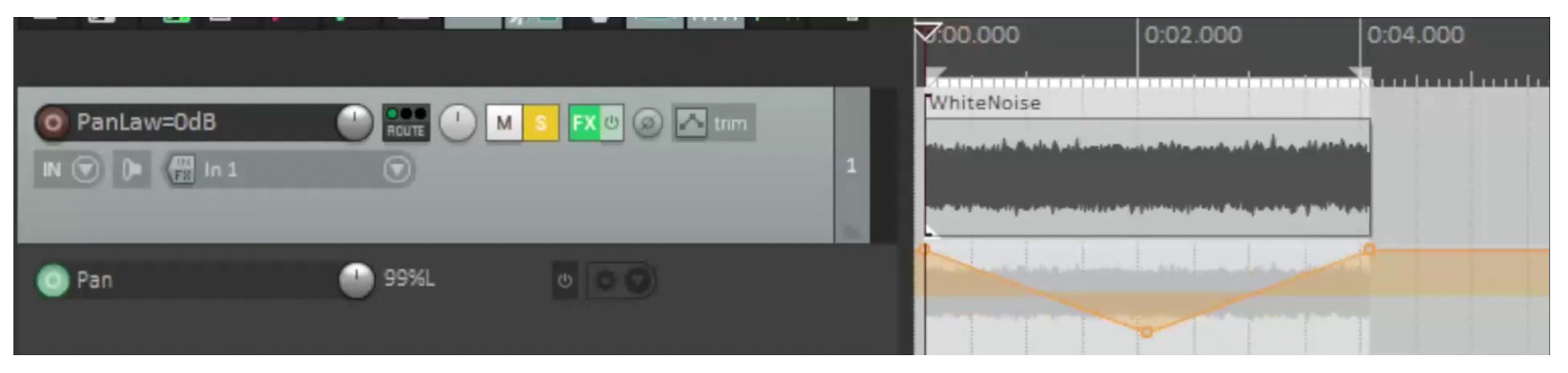

例子

强烈建议佩戴耳机后播放

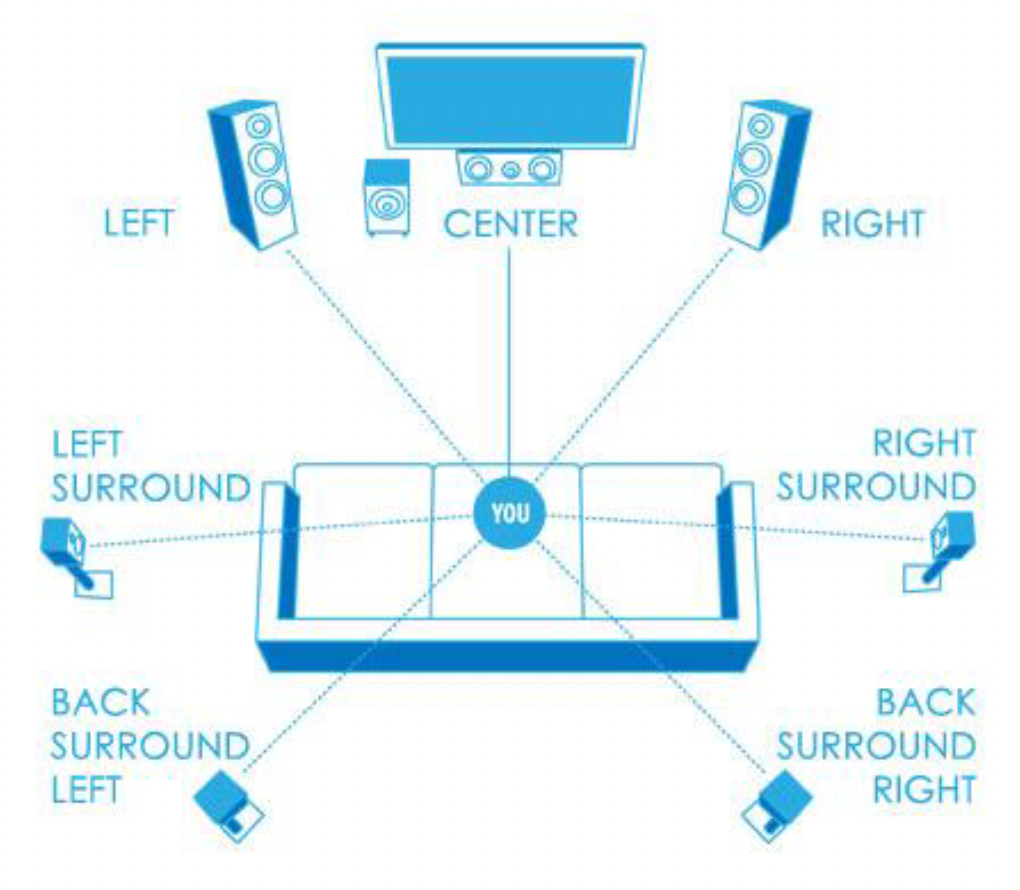

声场(soundfield)
- 全方位(full-sphere) 环绕声
- 也称为环境声 (ambisonics)
- 用于 360 度视频和 VR
例子

强烈建议佩戴耳机后播放
双耳音频(binaural audio)
