Color in Image and Video⚓︎

约 2322 个字 预计阅读时间 12 分钟

Color Science⚓︎

Light and Spectra⚓︎

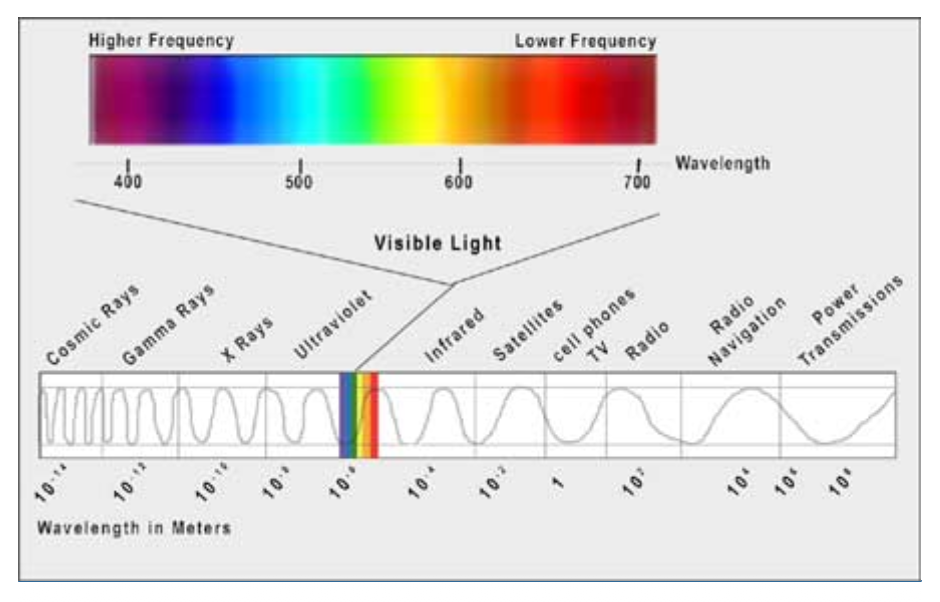

光是一种电磁波(electromagnetic wave)，其颜色由波长(wavelength) 决定。

  • 激光光束只有单一的波长
  • 大多数光源是由多个波长的光组合而成的
  • 短波偏蓝色，长波偏红色
  • 可见光范围为 400-700 nm

分光光度计(spectrophotometer) 是一种通过衍射光栅 (diffraction grating)（刻有规则线条的表面）反射光线，将不同波长的光分散开来，从而测量可见光的设备。

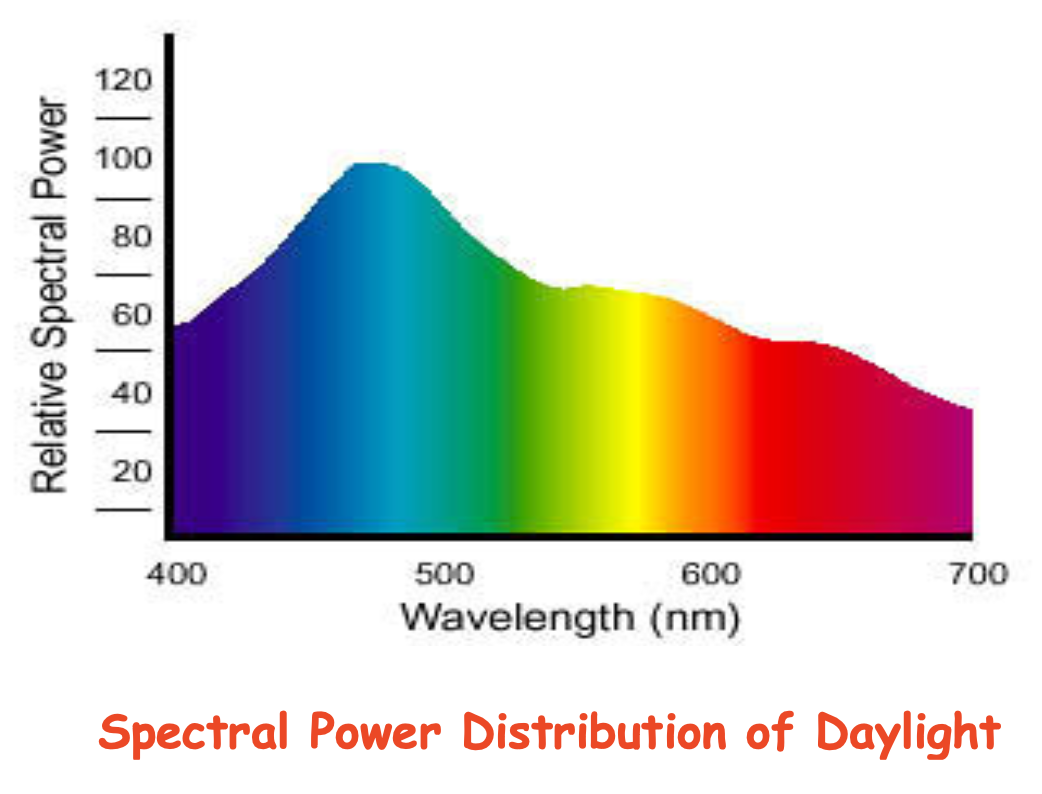

光谱功率分布(spectral power distribution, SPD) 展示了每个波长区间内的相对功率，对应的曲线记作 \(E(\lambda)\)（\(\lambda\) 表示波长）。

Human Vision⚓︎

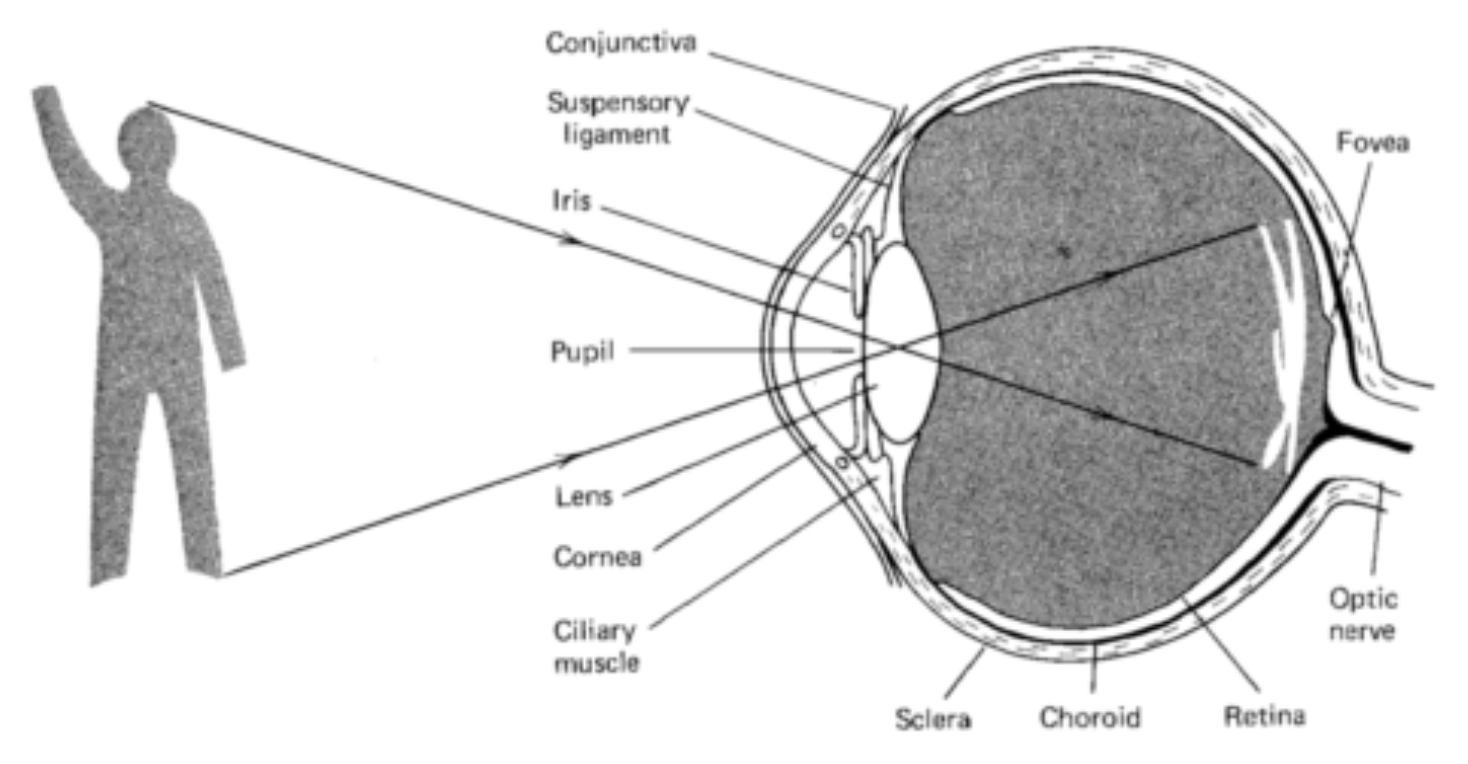

人眼的工作原理和相机类似，由「镜头」(lens)（晶状体）将光线汇聚到视网膜(retina) 上。

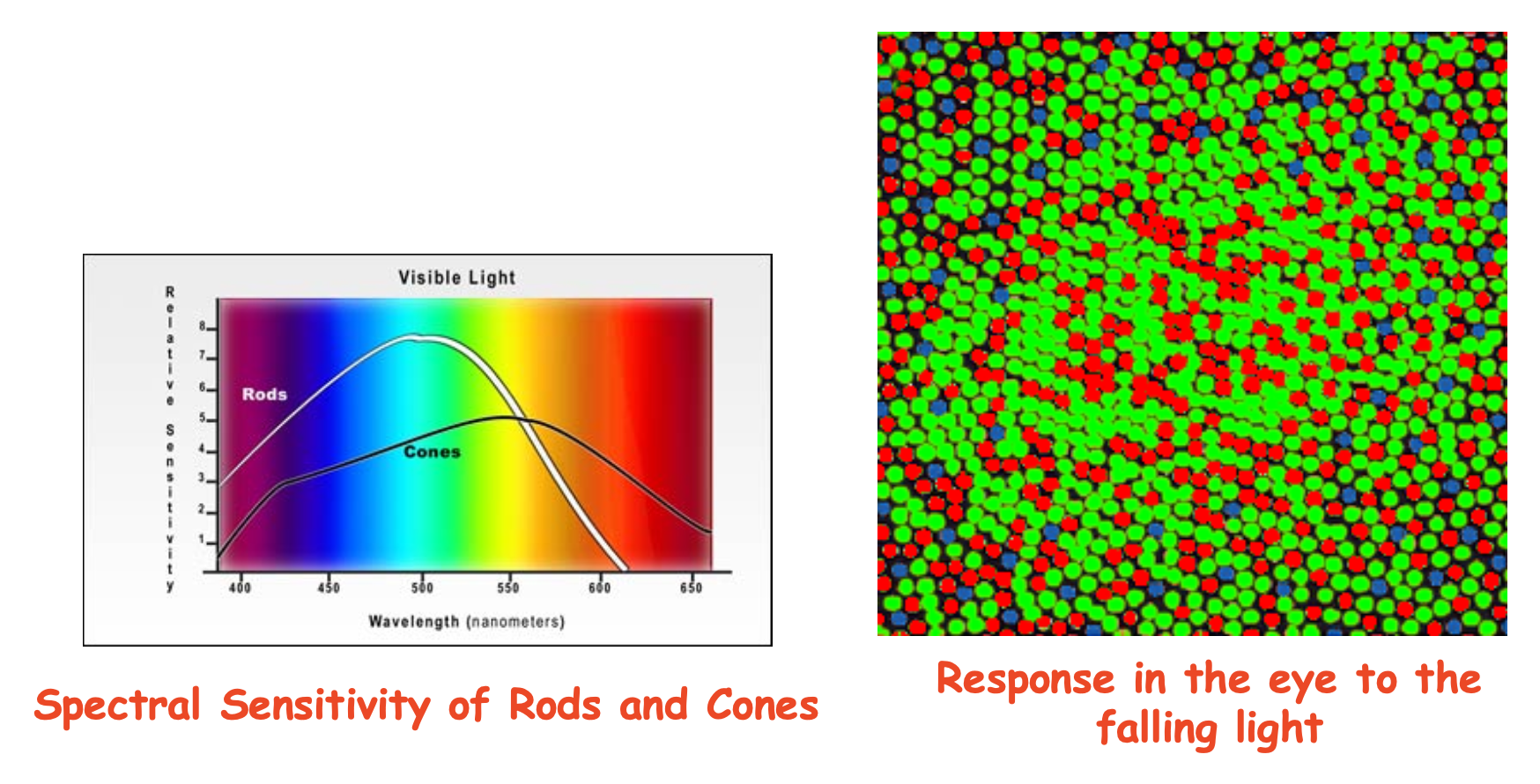

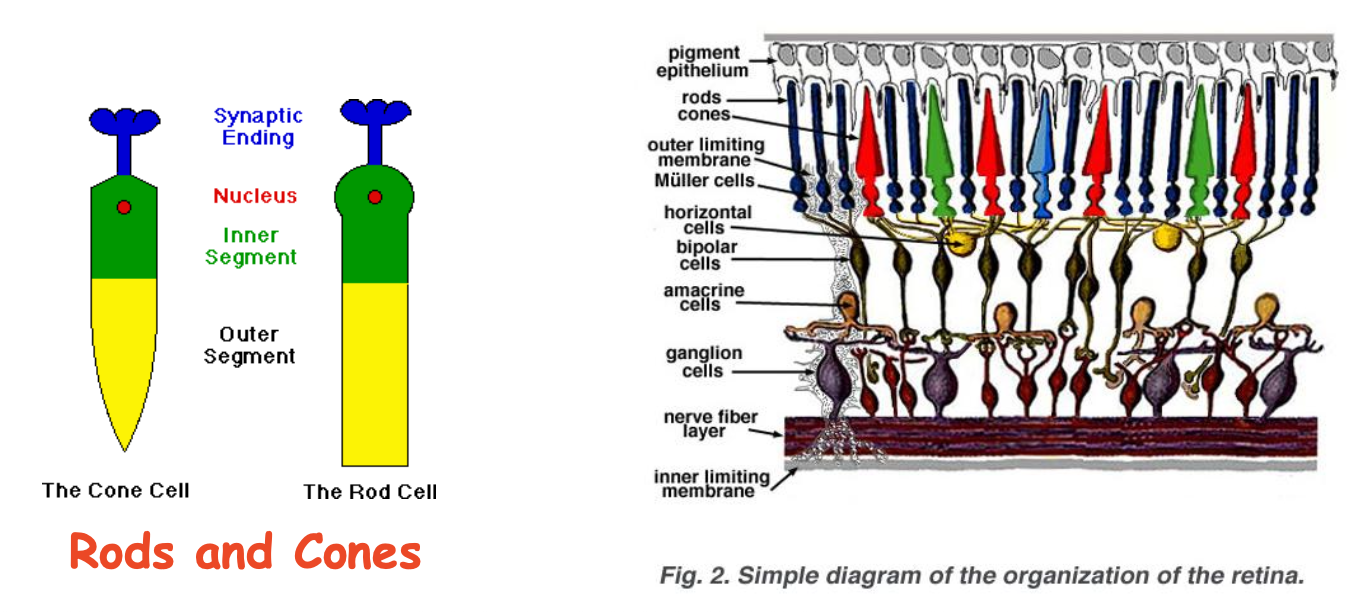

视网膜由视杆细胞(rods) 和视锥细胞(cones) 构成。

  • 视杆细胞：

    • 当光线较暗时发挥作用
    • 能感知更宽的波长范围
    • 产生灰度图像（即只能感知黑白变化）

  • 视锥细胞：

    • 当光线较量时发挥作用
    • 有三种类型的视锥细胞，分别对红（R）、绿（G）和蓝（B）光最为敏感
    • 人眼中大约有 600 万视锥细胞，R:G:B = 40:20:1

Spectral Sensitivity of the Eye⚓︎

人眼的光谱敏感度特点：

  • 对可见光谱的中段最为敏感
  • 我们感光细胞的灵敏度也是一个关于波长的函数

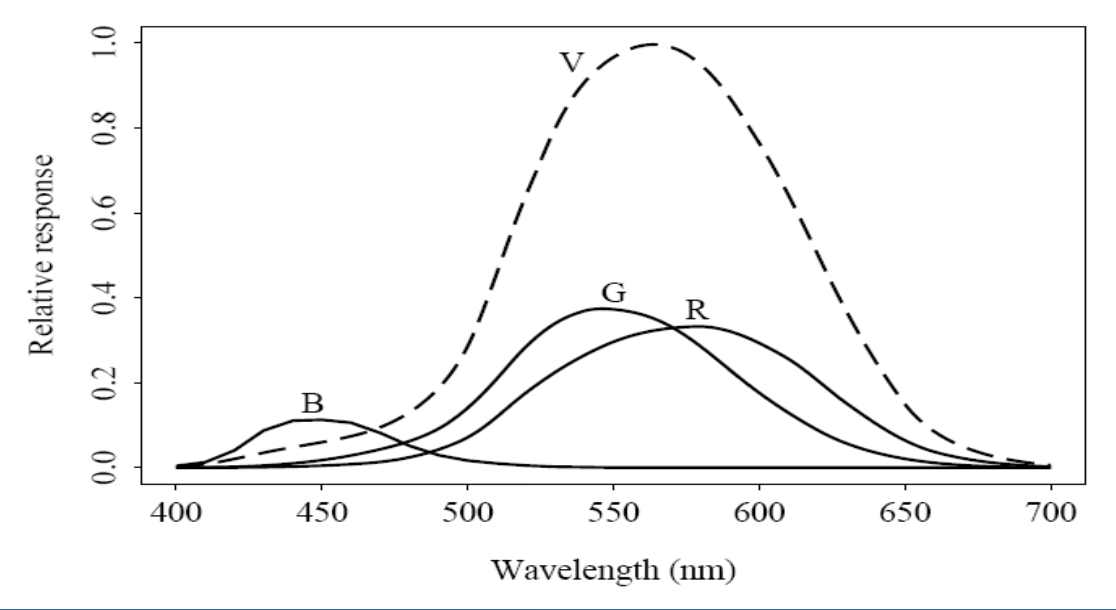

  • 一般用发光效率函数(luminous-efficiency function) 展示了整体的敏感度曲线
  • 蓝色感光细胞灵敏度未按比例显示，因为其数值远低于红色或绿色曲线

光谱敏感度函数通常用字母而非 R, G, B 表示。设向量函数 \(q(\lambda)\)，其分量为：

\[ q(\lambda) = (q_R(\lambda), q_G(\lambda), q_B(\lambda))^\top \]

眼睛中每个颜色通道的响应与神经元放电的数量成正比。我们可以用积分的形式简洁地表达这一想法：

\[ \begin{aligned} R & = \int E(\lambda) q_R(\lambda) d \lambda \\ G & = \int E(\lambda) q_G(\lambda) d \lambda \\ B & = \int E(\lambda) q_B(\lambda) d \lambda \end{aligned} \]

Image Formation⚓︎

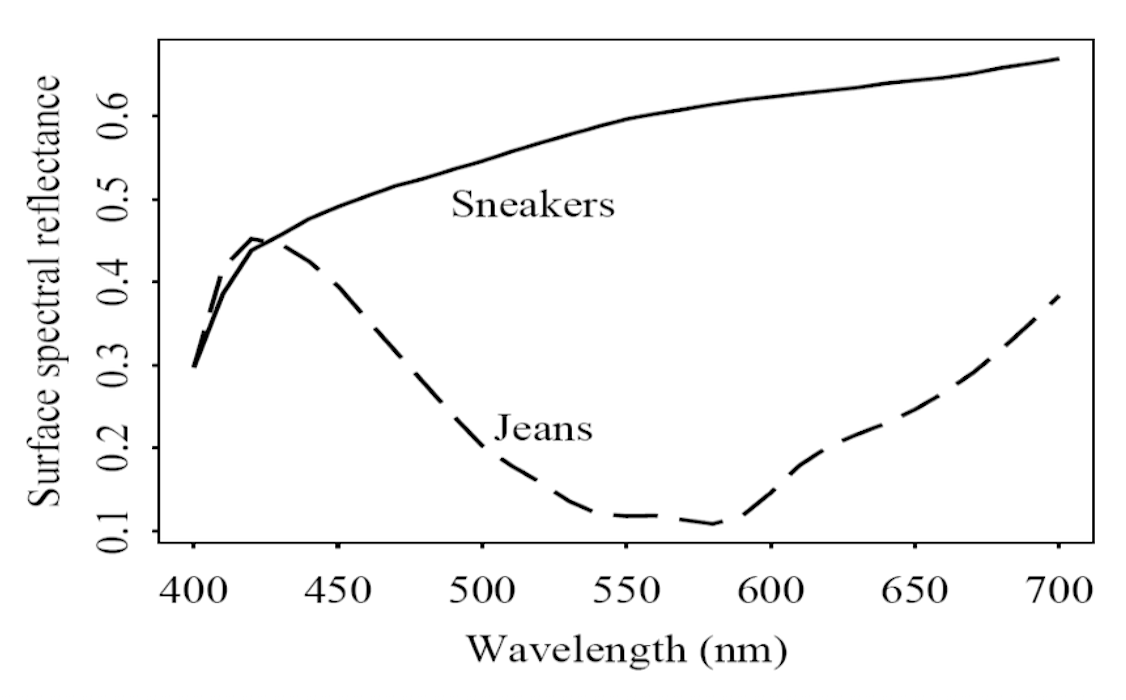

表面在不同波长下反射不同量的光线。一般来说深色表面比浅色表面反射的能量少。下图展示了橙色运动鞋和褪色的蓝色牛仔裤的表面光谱反射率（该反射函数记作 \(S(\lambda)\)）：

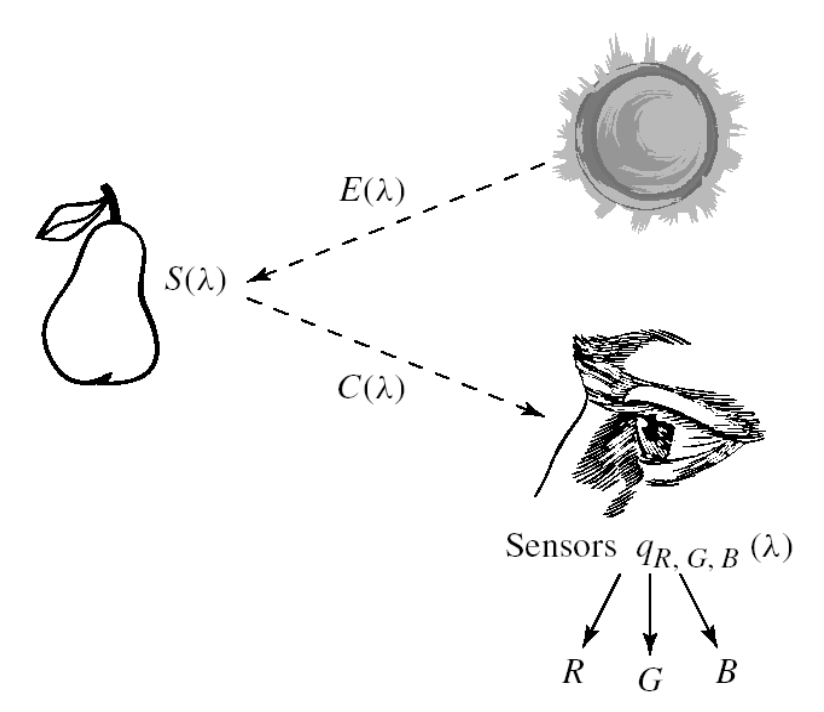

光源发出的光，其光谱功率分布为 \(E(\lambda)\)，照射到表面后，经过表面光谱反射函数 \(S(\lambda)\) 的反射，再通过人眼视锥细胞的光谱敏感度函数 \(q(\lambda)\) 进行过滤。

函数 \(C(\lambda)\) 被称为颜色信号，由光源 \(E(\lambda)\) 与反射率 \(S(\lambda)\) 的乘积构成：\(C(\lambda) = E(\lambda)S(\lambda)\)。

最终我们得到以下成像模型的方程：

\[ \begin{aligned} R & = \int E(\lambda) S(\lambda) q_R(\lambda) d \lambda \\ G & = \int E(\lambda) S(\lambda) q_G(\lambda) d \lambda \\ B & = \int E(\lambda) S(\lambda) q_B(\lambda) d \lambda \end{aligned} \]

Camera System⚓︎

  • 相机系统以类似的方式制造：一台专业机相机在每个像素位置产生三个信号（对应视网膜位置）
  • 模拟信号被转换为数字，截断为整数并存储；若使用的精度是 8 位，那么 R、G、B 的最大值是 255，最小值是 0

Gamma Correction⚓︎

CRT 显示器将 RGB 数值转换回模拟信号（电压），驱动 CRT （阴极射线管）中的电子枪。

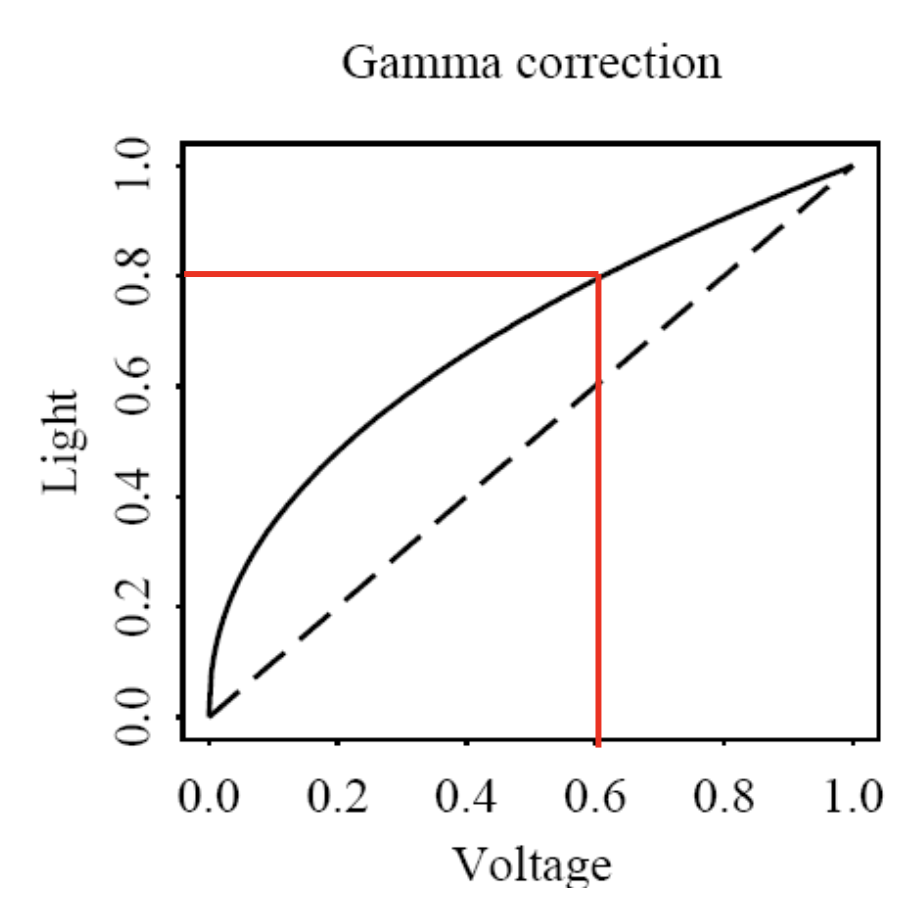

光线与电压应呈线性关系，但 CRT 的光却不和驱动电源呈线性关系，而是和电压的幂次 \(R^\gamma\) 成正比。这个幂指数被称为 gamma，记作 \(\gamma\)，其值约为 2.2。

为什么设置成 2.2

实际值会更接近 2.8（= 1.25 * 2.2），而 2.8 更符合人眼的感知。这个 1.25 是一个补偿系数，来自系统对图像暗部的「压低」（使图像更有对比度和立体感）。

信号的“伽马校正”：在传输前，通常会在经过 \(\dfrac{1}{\gamma}\) 次幂的伽马校正的信号后加上撇号。因此我们得到线性信号：\(R \rightarrow R' = R^{1/\gamma} \Rightarrow (R')^\gamma \rightarrow R\)。

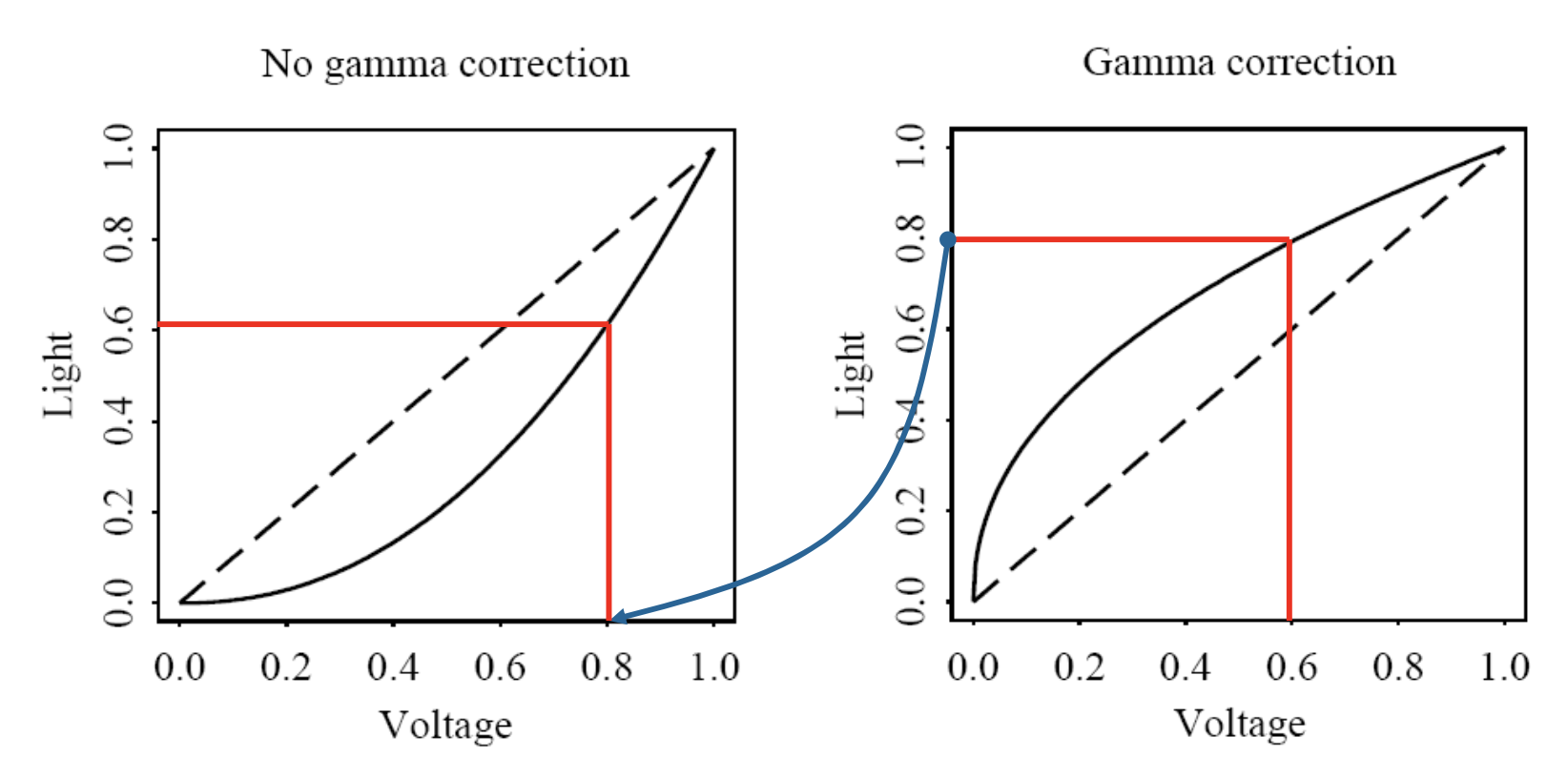

将电压归一化，使其最大值为 1：

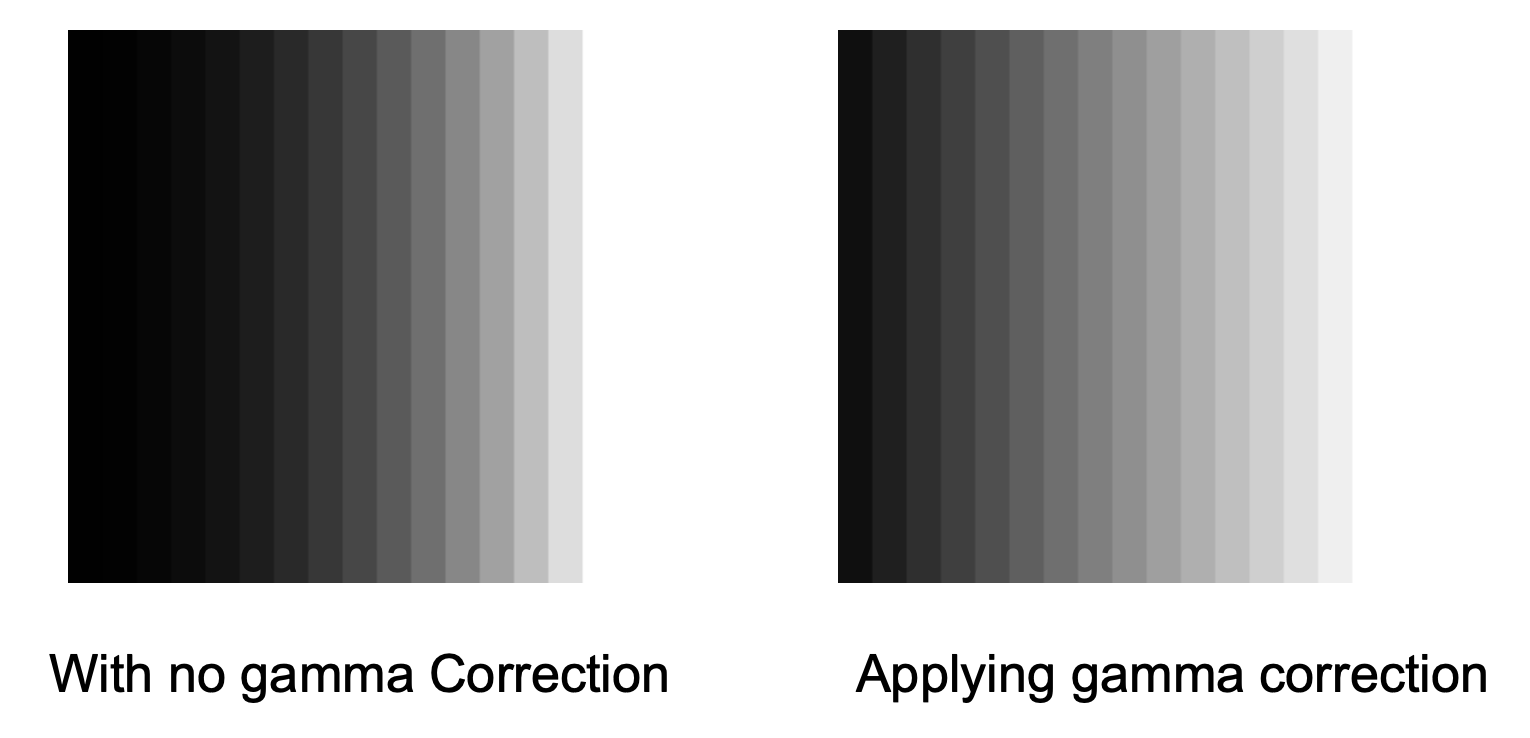

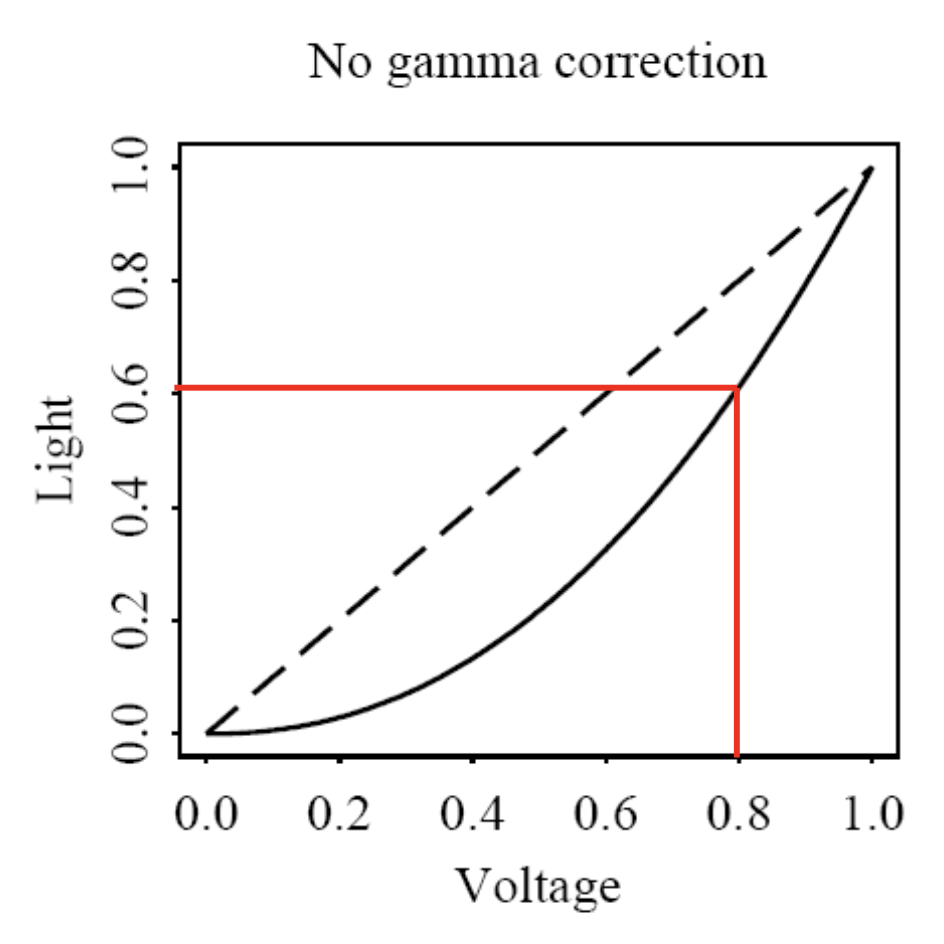

Gamma 校正的效果

显示从 0 到 255 变化的亮度渐变条 (ramp)

Gamma 校正的另一个重要应用是相机传递函数(camera transfer function)：

  • 通用公式为 \(R \rightarrow R' = a \times R^{1 / \gamma} + b\)，但我们在原点附近进行特殊处理，形成以下分段函数：

    \[ V_{\text{out}} = \begin{cases} 4.5 \times V_{\text{in}} & V_{\text{in}} < 0.018 \\ 1.099 \times V_{\text{in}}^{0.45} - 0.099 & V_{\text{in}} \ge 0.018 \\ \end{cases} \]

    PPT 给出的公式是错的。

    • 之所以接近原点时改用线性函数，是因为此时幂函数斜率会很大（导数幂次为负，x < 1 的话数值会很高），导致严重的数值不稳定和噪点放大，因此用线性函数来平滑

  • 由 SMPTE（电影与电视工程师协会）推荐（列入 SMPTE-170 标准）

问题

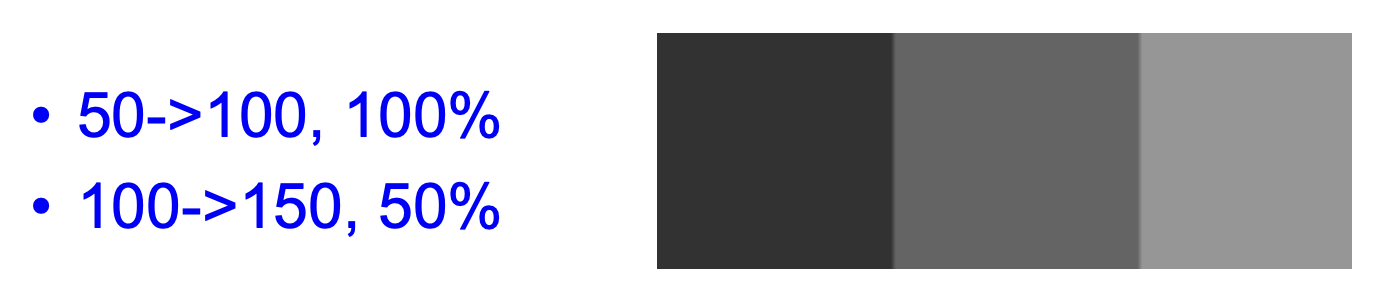

人眼对亮度比例而非绝对强度敏感，因此像这样在有限的 8 位存储空间若按线性分配颜色会使暗部细节严重缺失。

Color-Matching Functions⚓︎

即便不了解前面讲的视觉敏感度曲线，心理学领域也已发展出一种技术，能够通过混合基础的红、绿、蓝三色光来匹配特定色调。实验中采用的这组特定基础光源被称为原色集(color primaries)。

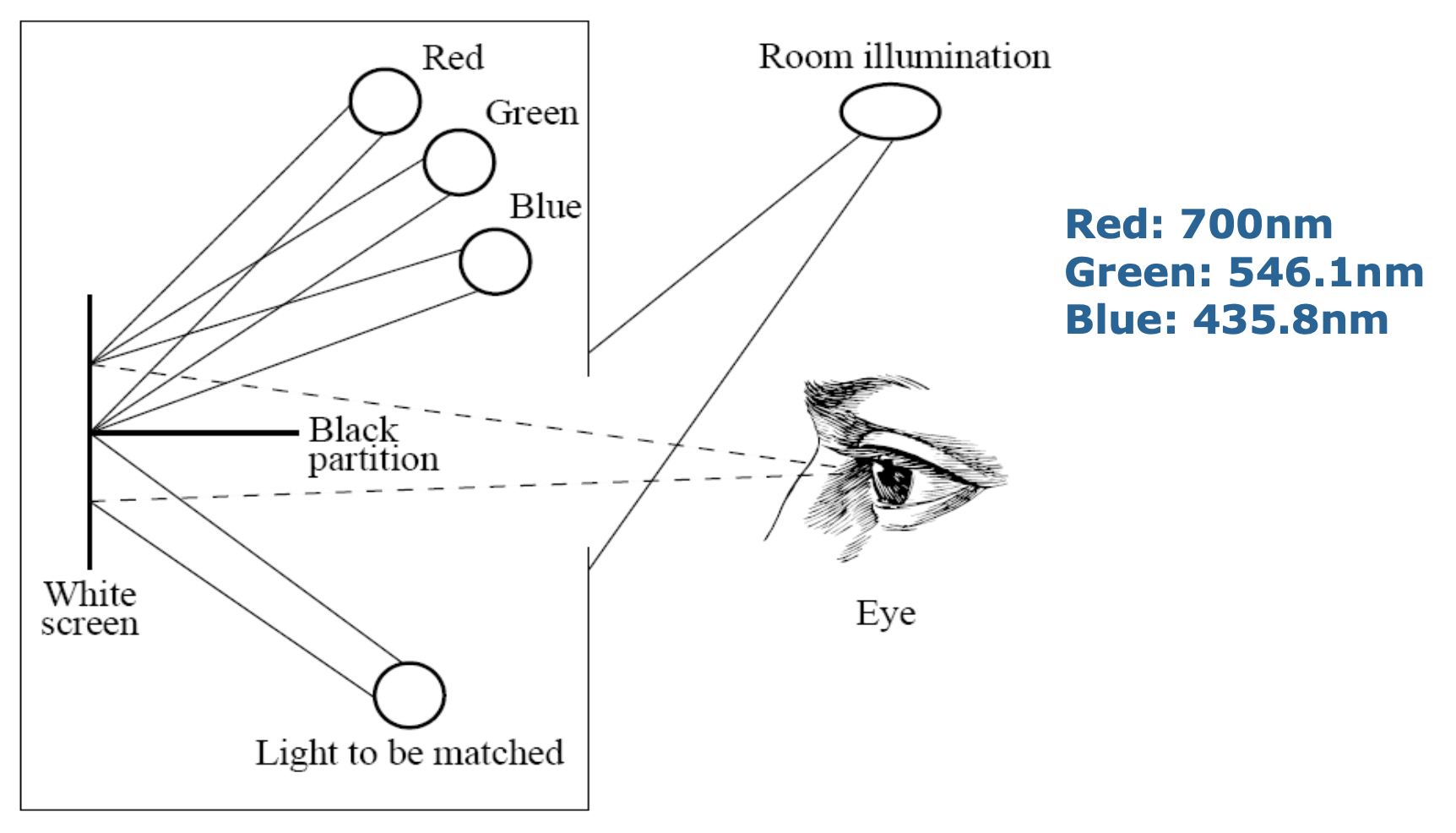

为了和目标颜色匹配，被试需通过一组控制器分别调节三种原色的亮度，直至生成的光斑与期望颜色达到最接近的匹配状态。执行此类实验的设备称为色度计(colorimeter)。基本原理图如下。

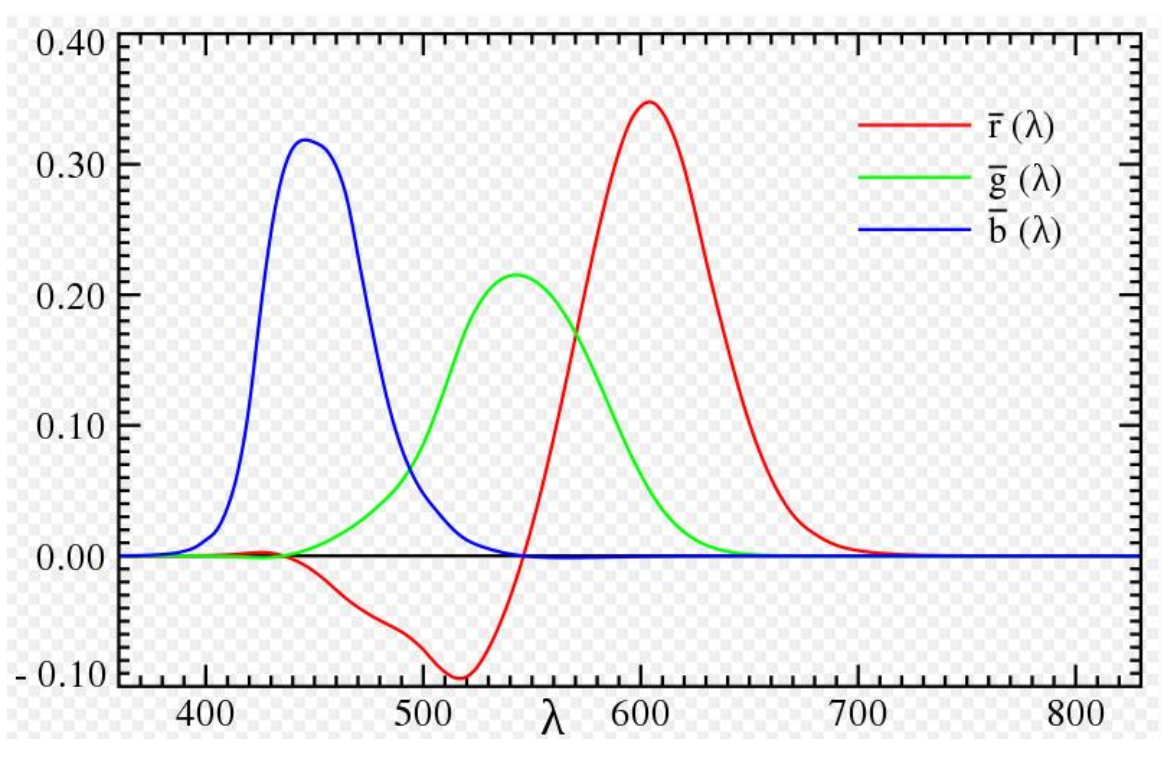

被试为匹配每种单色光所选择的 R、G、B 的量构成了色彩匹配曲线(color-matching curve)，分别表示为 \(\bar{r}(\lambda)\)，\(\bar{g}(\lambda)\) 和 \(\bar{b}(\lambda)\)，如图所示。

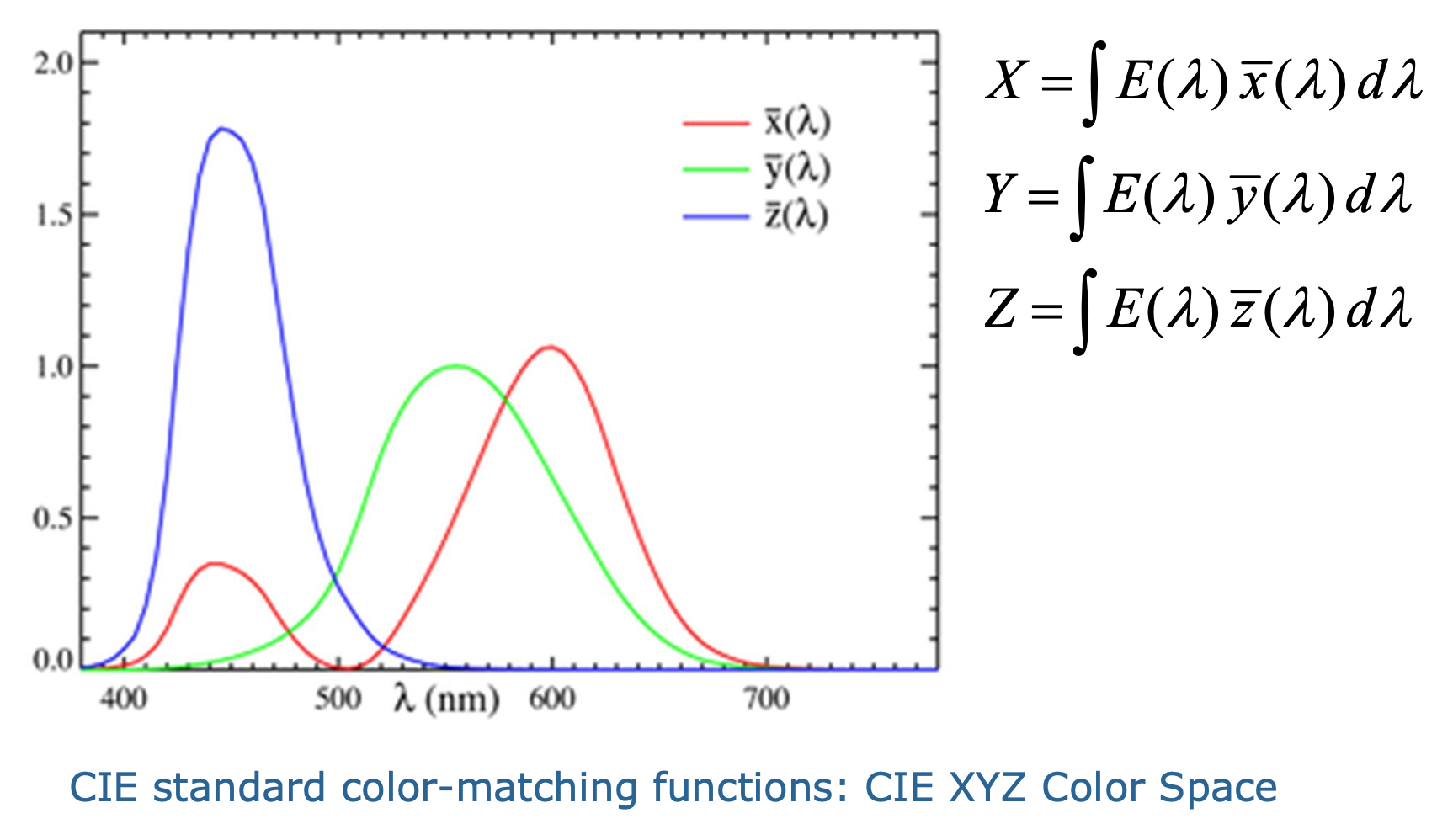

由于 \(r(\lambda)\) 的配色曲线存在负值，因此另外设计一组虚拟原色，使函数值始终为正。这通常被称为色彩匹配函数(color-matching function)，如下图所示。

具体来说是通过一个 3×3 的矩阵变换，从 \(\bar{r}, \bar{g}, \bar{b}\) 转换为 \(x(\lambda)\), \(y(\lambda)\) 和 \(z(\lambda)\) 曲线，使得中间的标准色彩匹配函数 \(y(\lambda)\) 恰好等于前面所示的发光效率曲线 \(V(\lambda)\)。

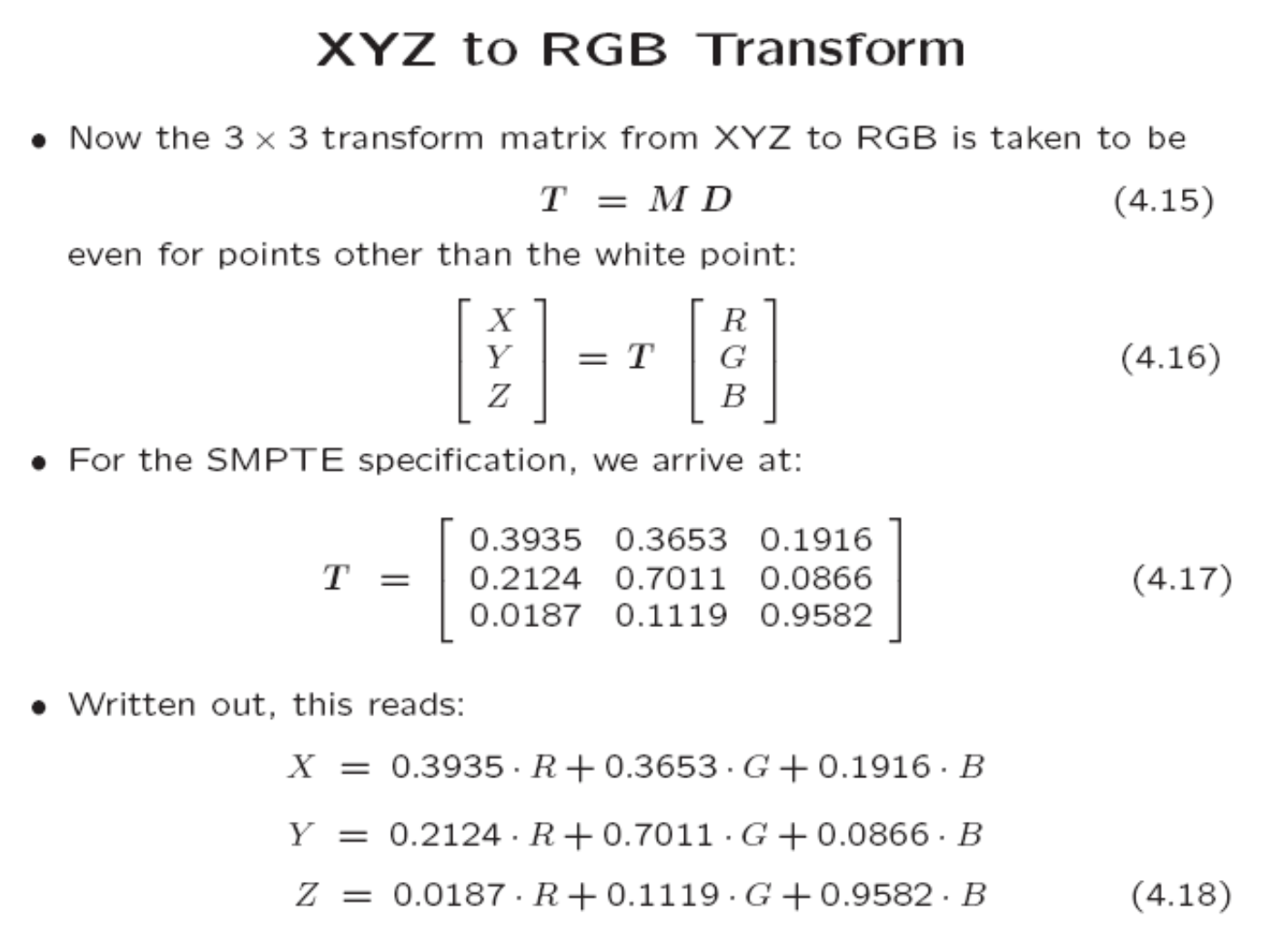

具体的转换计算

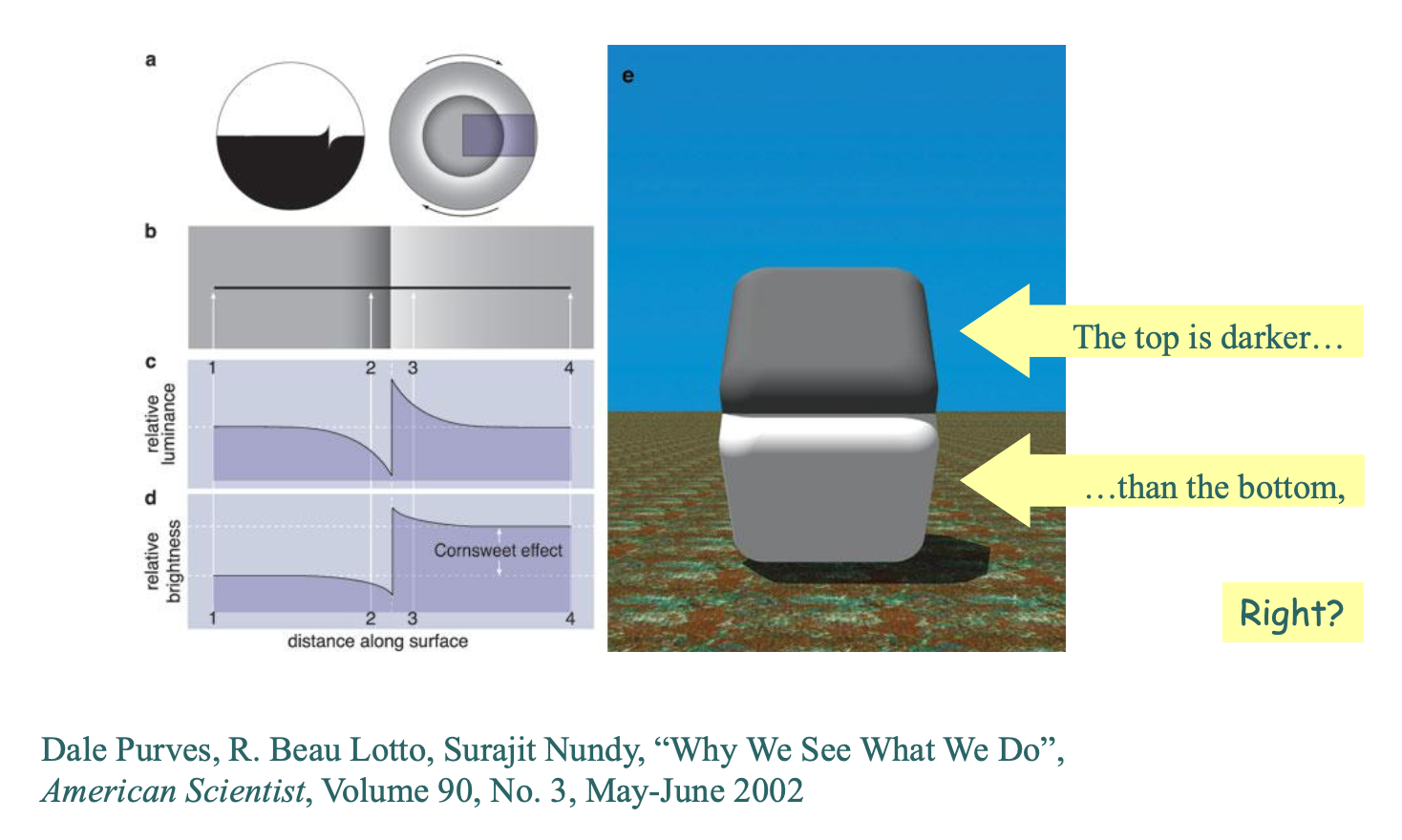

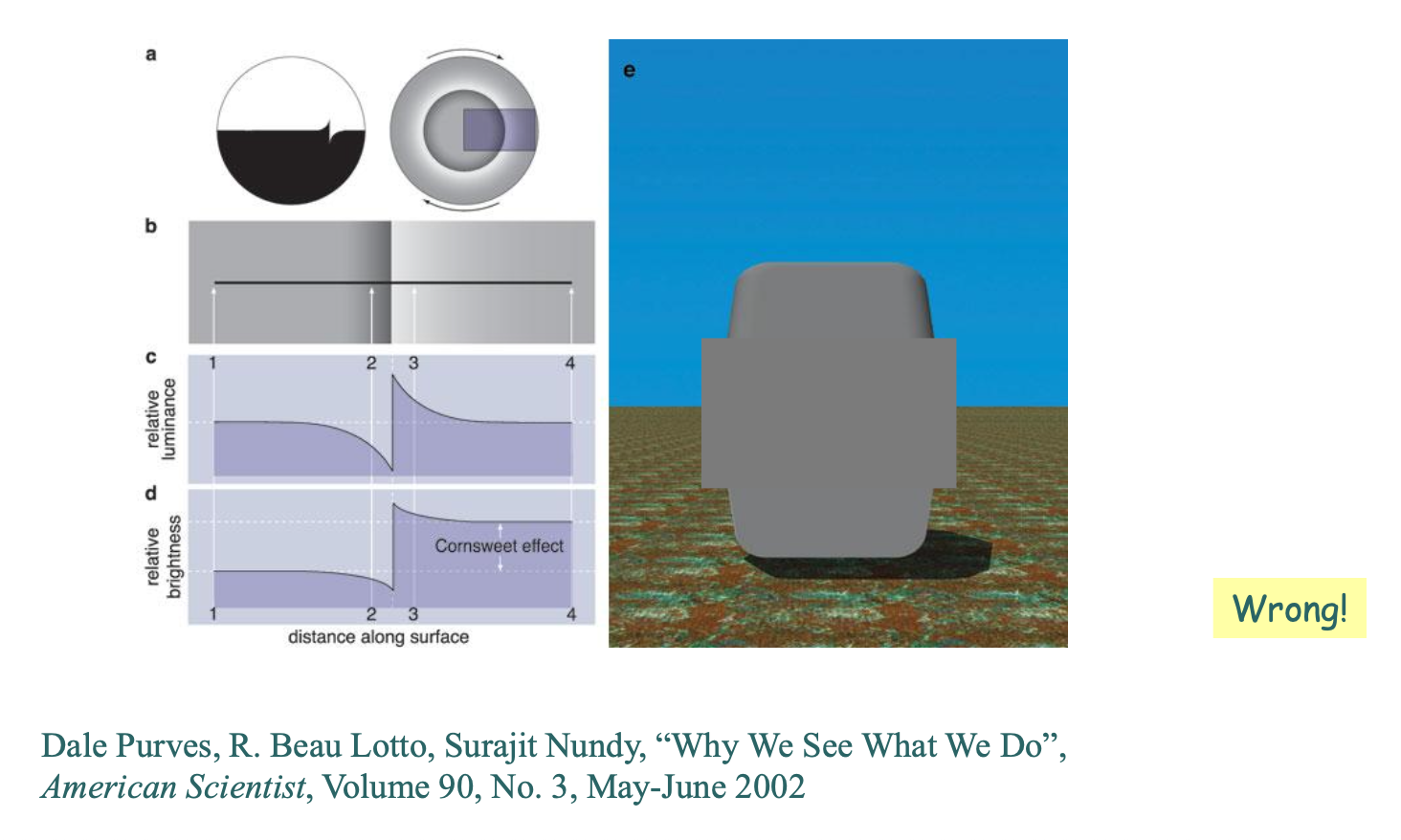

Cornsweet 效应

人眼对亮度的线性变化感知是呈对数关系的。如下图所示，绿色曲线为真实亮度，蓝色曲线为感知亮度。

L*a*b*(CIELAB) Color Model⚓︎

韦伯定律(Weber's Law)（来自心理学）

强度越大，感知差距所需的变化量也越大。也就是说如果变化的比率相同，那么对变化的感知大致相等。可以用对数近似表示这个关系（费希纳定律 (Fechner's Law)）。

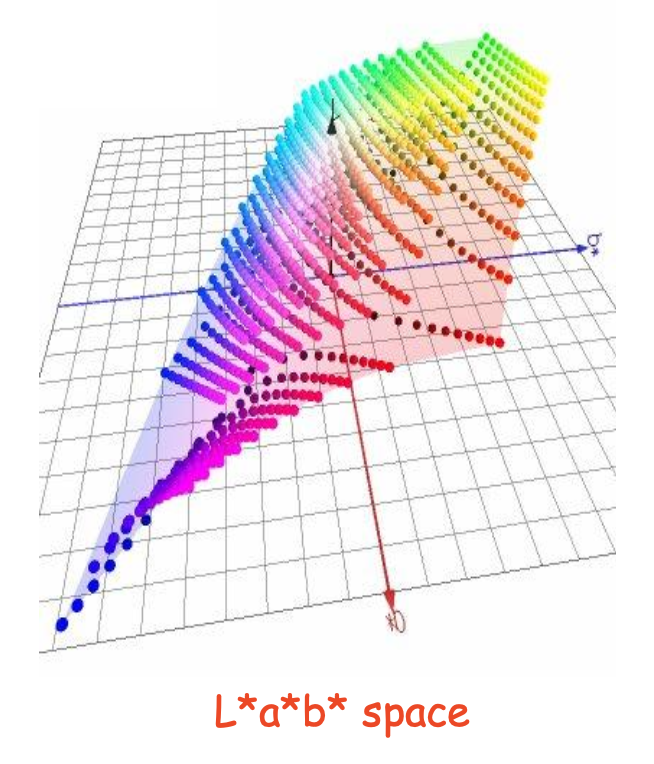

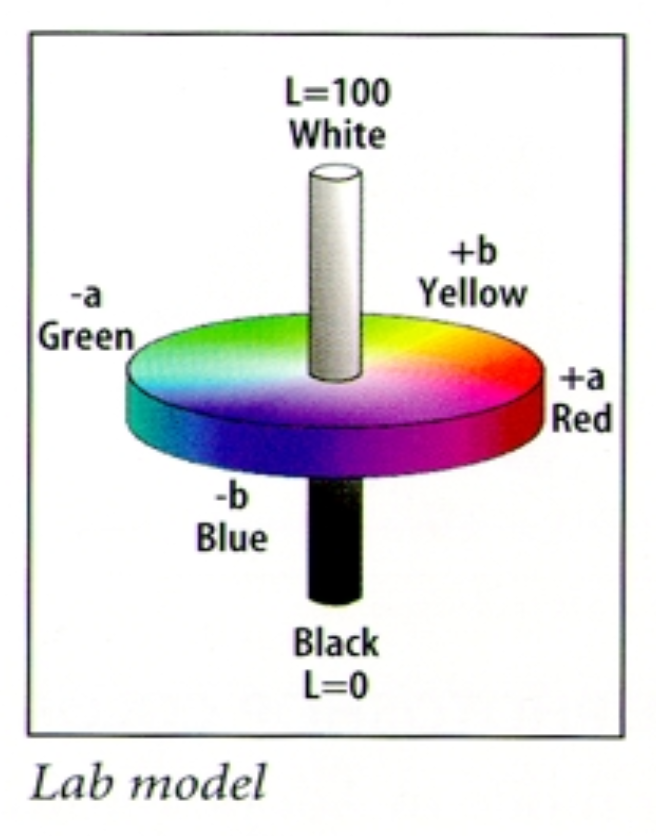

CIELAB 空间又称为 L*a*b*

  • 该色彩模型包含三个值：亮度(luminance)、彩色度(colorfulness) 和色调(hue)

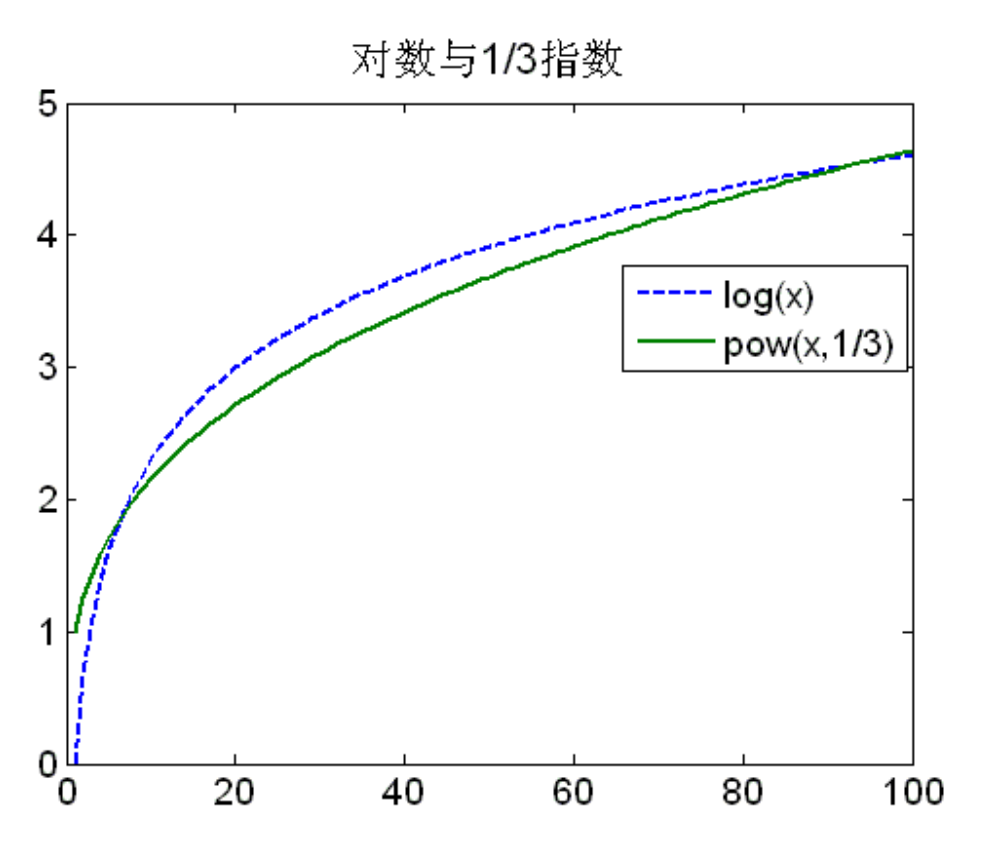

  • 采用指数值为 1/3 的幂定律而非对数方法（实际上两者的函数曲线十分接近）

在这个色彩空间中，两个颜色之间的差定义为：

\[ \Delta E_{ab}^* = \sqrt{(L_2^* - L_1^*)^2 + (a_2^* - a_1^*)^2 + (b_2^* - b_1^*)^2} \]

其中：

  • \(L^* = 116 \left(\dfrac{Y}{Yn}\right)^{1/3} - 16\)
  • \(a^* = 500 \left[\left(\dfrac{X}{Xn}\right)^{1/3} - \left(\dfrac{Y}{Yn}\right)^{1/3} \right]\)
  • \(b^* = 200 \left[\left(\dfrac{Y}{Yn}\right)^{1/3} - \left(\dfrac{Z}{Zn}\right)^{1/3} \right]\)
  • \(Xn, Yn, Zn\) 是参考白点的 XYZ 值

Other Color Models⚓︎

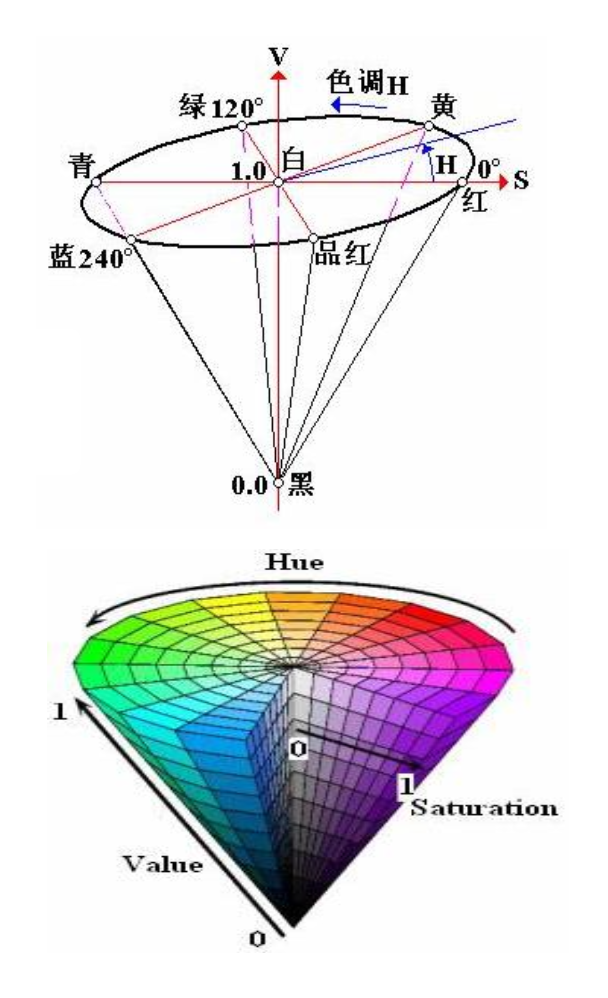

  • HSL(HSB)：色度、饱和度 (saturation)、亮度 (lightness/brightness)
  • HSV：色度、亮度、值 (value)
  • HIS：色度、保护度、亮度
  • HCI：C（色度 (chroma)）
  • HVC：V（值）
  • HCD：D（暗度 (darkness)
  • CMY
  • ...

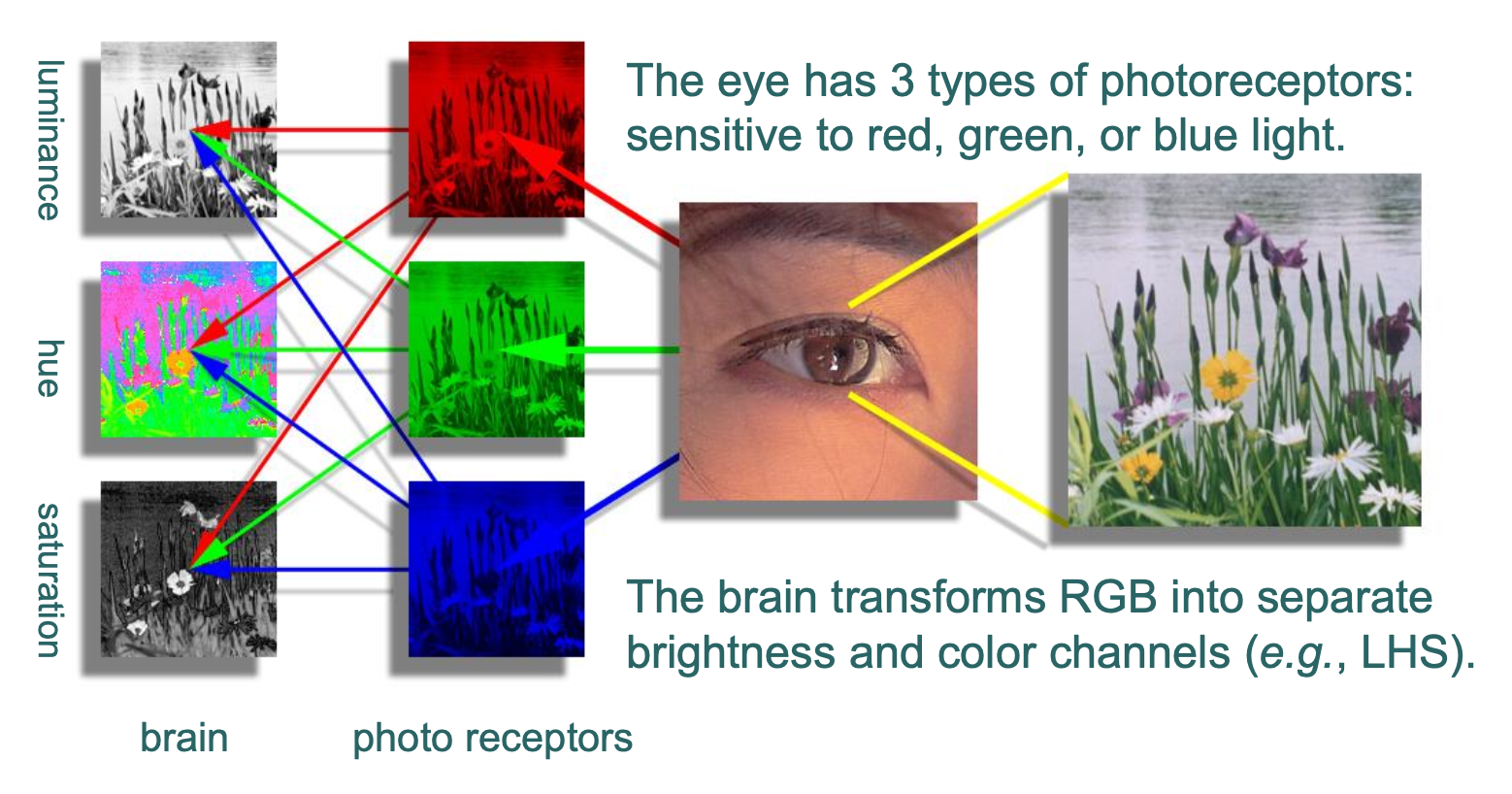

人脑将 RGB 转换为 LHS 的过程：

Color Models in Images⚓︎

RGB Model for CRT display⚓︎

  • 在帧缓冲区中存储与亮度成正比的整数
  • Gamma 校正

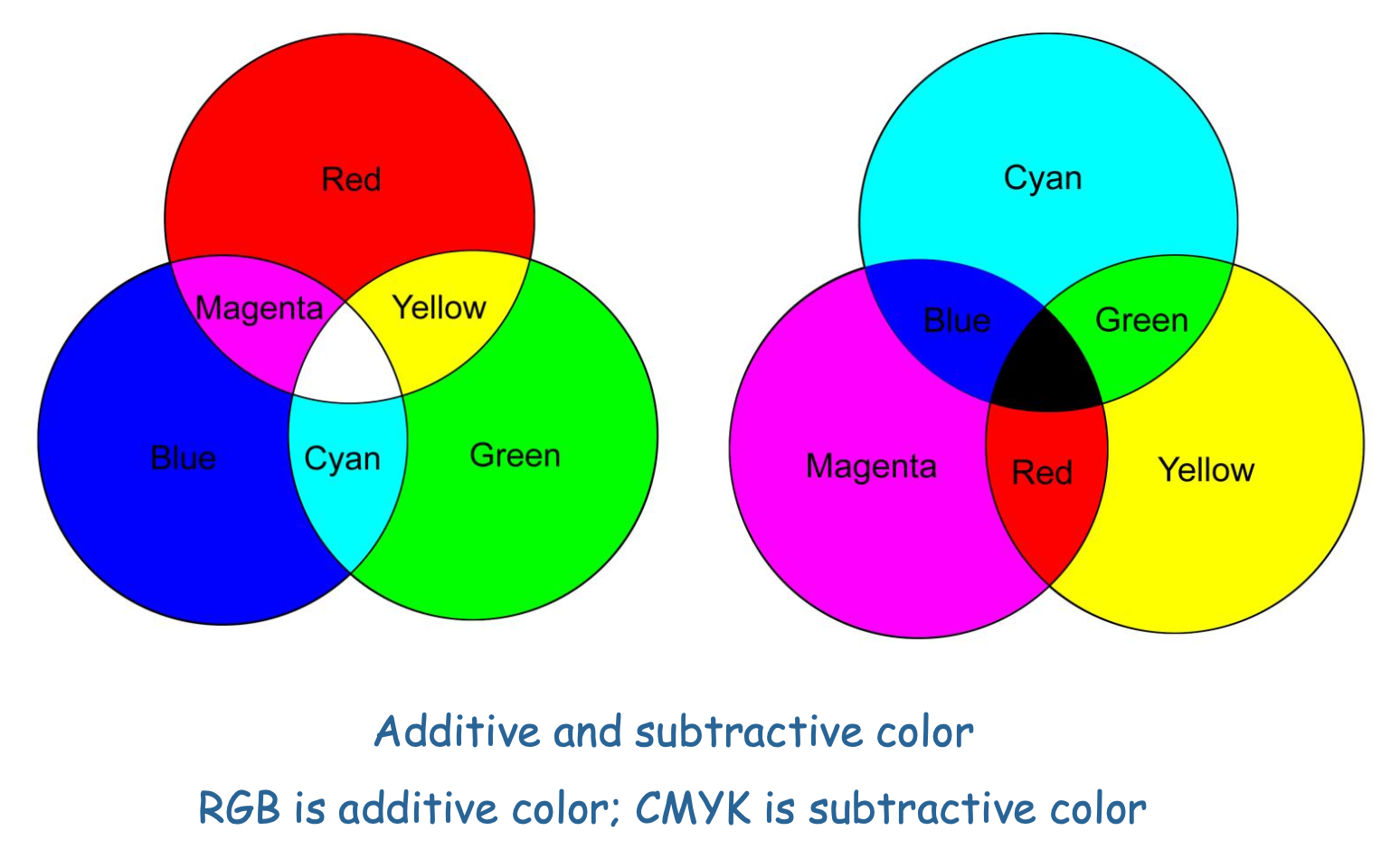

Subtractive Color: CMY⚓︎

Transformation from RBG to CMY⚓︎

\[ \begin{aligned} \begin{bmatrix}C \\ M \\ Y\end{bmatrix} & = \begin{bmatrix}1 \\ 1 \\ 1\end{bmatrix} - \begin{bmatrix}R \\ G \\ B\end{bmatrix} \\ \begin{bmatrix}R \\ G \\ B\end{bmatrix} & = \begin{bmatrix}1 \\ 1 \\ 1\end{bmatrix} - \begin{bmatrix}C \\ M \\ Y\end{bmatrix} \end{aligned} \]

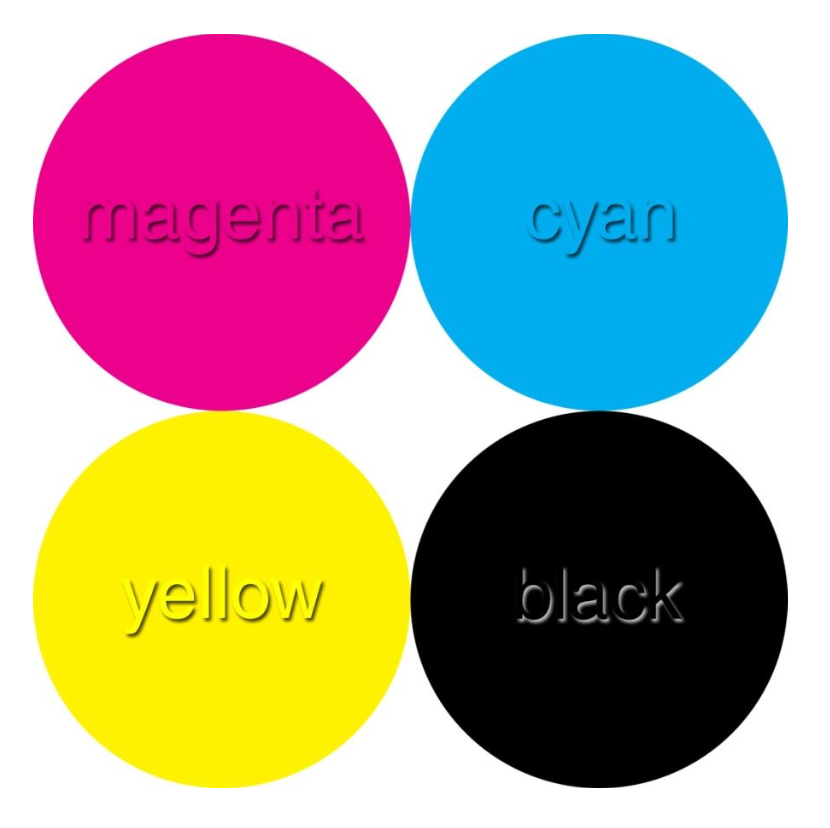

Under Color Removal: CMYK⚓︎

CMYK 系统通过增加 K 分量得到「真正的」黑色。

\[ \begin{aligned} K & \equiv \min\{C, M, Y\} \\ \begin{bmatrix}C \\ M \\ Y\end{bmatrix} & = \begin{bmatrix}C - K \\ M - K \\ Y - K\end{bmatrix} \end{aligned} \]

Color Models in Video⚓︎

视频色彩转换(video color transform) 主要源自早期电视色彩编码的模拟技术，将亮度与色彩信息分离。

  • 北美和日本采用矩阵转换方法 YIQ 来传输电视信号
  • 在欧洲，录像带使用 PAL 或 SECAM 编码标准，这两种标准基于采用 YUV 矩阵转换技术的电视系统
  • 数字视频普遍采用与 YUV 密切相关的 YCbCr 矩阵转换技术

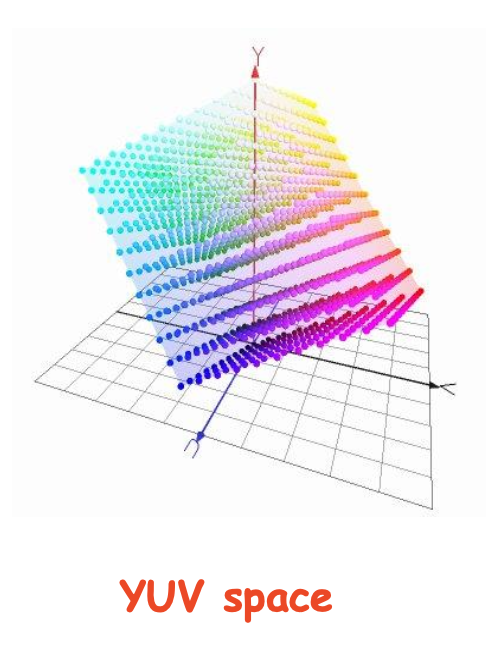

YUV Color Model⚓︎

YUV 主要针对 PAL 模拟视频，但同样适用于 CCIR 601 数字视频标准。计算公式为：

  • Y = 0.299R + 0.587G + 0.114B
  • 色度(chrominance) 为：
    • U = B - Y
    • V = R - Y
  • U = V = 0 => 没有色度

Gamma 校正后：

\[ \begin{aligned} U & = B' - Y' \\ V & = R' - Y' \\ \begin{bmatrix}Y' \\ U \\ V\end{bmatrix} & = \begin{bmatrix} 0.299 & 0.587 & 0.144 \\ -0.299 & -0.587 & 0.886 \\ 0.701 & -0.587 & -0.114 \end{bmatrix} \begin{bmatrix}R' \\ G' \\ B'\end{bmatrix} \end{aligned} \]

实际应用中：

  • U = 0.492(B - Y)
  • V = 0.877(R - Y)
例子

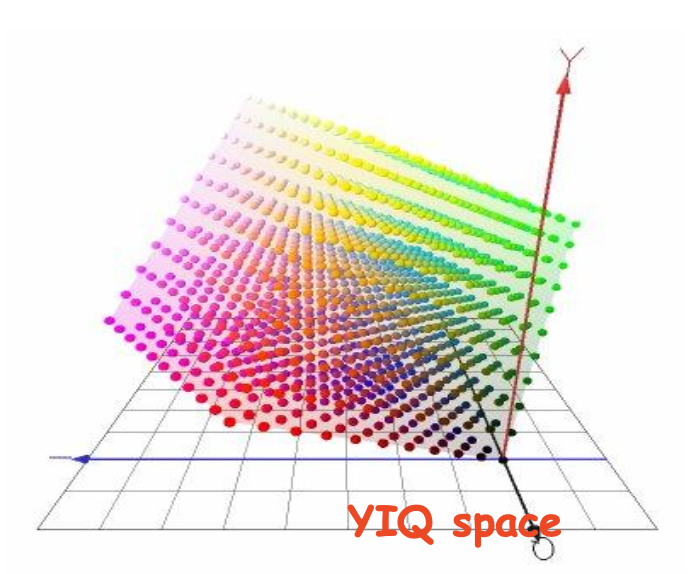

YIQ Color Model⚓︎

YIQ 用于 NTSC 彩色电视广播，但也能适应黑白电视（只用到 Y 分量）。

  • 由于 U 和 V 未能捕捉到人类视觉敏感度的从高到低层次结构，因此采用 I（橘色 - 蓝色）和 Q（紫色 - 绿色）

  • 它们分别通过旋转 R-Y 和 B-Y 33° 后得到：

    • I = 0.877(R - Y) * cos(33°) - 0.492(B - Y) * sin(33°) = 0.596R - 0.275G - 0.321B
    • Q = 0.877(R - Y) * sin(33°) + 0.492(B - Y) * cos(33°) = 0.212R - 0.523G + 0.311B

  • 敏感程度从高到低依次为 Y, I, Q，因此在 NTSC 广播中，每个带宽的分量分别为

    • Y：4.2 MHz
    • I：1.5 MHz
    • Q：0.55 MHz
例子

YCbCr Color Model⚓︎

YCbCr 用于 ITU-R BT.601-4 数字电视标准，和 YUV 密切相关。

  • Cb = (B - Y) / 1.772 + 0.5
  • Cr = (R - Y) / 1.402 + 0.5

完整的计算公式为：

\[ \begin{bmatrix} Y' \\ C_b \\ C_r \end{bmatrix} = \begin{bmatrix} 0.299 & 0.587 & 0.114 \\ -0.168736 & -0.331264 & 0.5 \\ 0.5 & -0.418688 & -0.081312 \end{bmatrix} \begin{bmatrix} R' \\ G' \\ B' \end{bmatrix} + \begin{bmatrix} 0 \\ 0.5 \\ 0.5 \end{bmatrix} \]

这种彩色模型被广泛用于 JPEG 图片压缩和 MPEG 视频压缩中。
